Датчик положения педали газа ремонту не подлежит, в случае неисправности электронную педаль газа заменяют в сборе. Необходимость выполнения работы определяем в ходе проверки технического состояния системы управления двигателем (см. «Проверка технического состояния системы управления двигателем»).
Для выполнения работы потребуется мультиметр.
Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

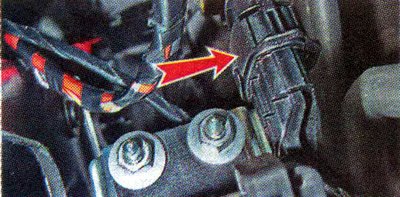

2. Нажимаем фиксаторы колодки жгута проводов и отсоединяем колодку от датчика педали газа.

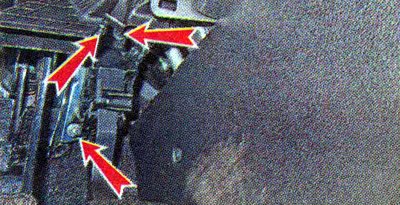

3. Торцовым ключом на 10 мм отворачиваем три гайки крепления педали газа.
4. Снимаем педаль со шпилек.
Проверка
Мультиметром в режиме омметра можно проверить состояние подвижных контактов и токопроводящих дорожек датчиков положения педали газа. Для этого:

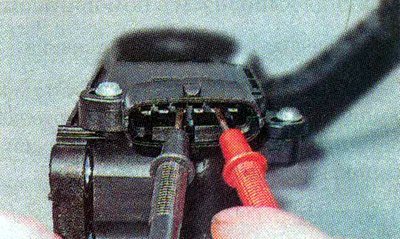

1. Подсоединяем один щуп мультиметра к выводу 4, а другой к выводу 2.
Замечание. Для удобства проверки на выводы можно надеть отрезки полихлорвиниловых трубочек, и вставлять в них щупы мультиметра.

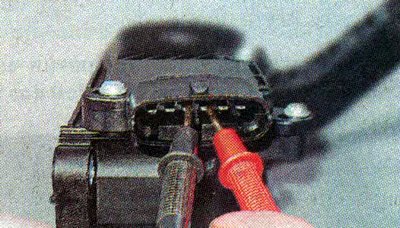

2. Медленно перемещая педаль газа, по прибору контролируем электрическое сопротивление, которое должно плавно уменьшаться.
3. Повторяем проверку, подсоединив мультиметр к выводам 4 и 3.

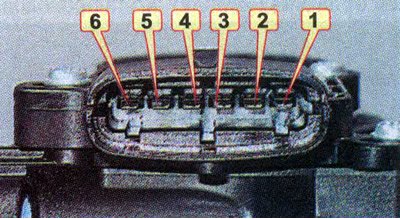

4. Аналогично проверяем токопроводящую дорожку другого датчика, последовательно подсоединяя мультиметр к выводам 1—6 и 6—5.
Если при проверке любой из дорожек сопротивление будет меняться скачками, датчик следует заменить.
Установка
Устанавливаем педаль газа в обратной последовательности. Чтобы случайно не погнуть выводы в разъеме датчика педали газа, перед установкой подсоединяем колодку проводов. Затем надеваем кронштейн педали газа на шпильки. Гайки крепления педали затягиваем моментом 6—8 Нм.
