Блок-фара: 1 - крышка лампы дальнего света; 2 - патрон лампы дневного ходового огня и габаритного света; 3 - винт регулировки ближнего света в горизонтальной плоскости; 4 - патрон лампы указателя поворота; 5 - крышка лампы ближнего света; 6 - электрический разъем; 7 - электрокорректор
Предупреждение! Не дотрагивайтесь до колбы галогенной лампы пальцами. Жировые следы на колбе лампы сократят срок ее службы. После случайного касания протрите колбу чистой салфеткой, смоченной спиртом.
Замена лампы дальнего света
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Выключаем зажигание.

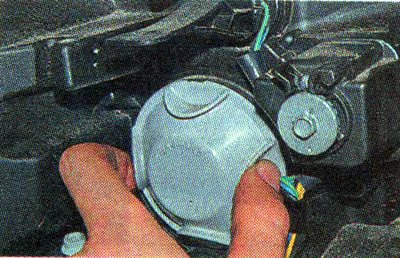

3. Поворачиваем против часовой стрелки.

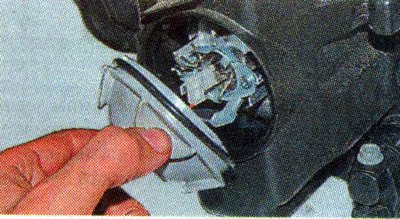

...и снимаем крышку лампы с корпуса блок-фары.

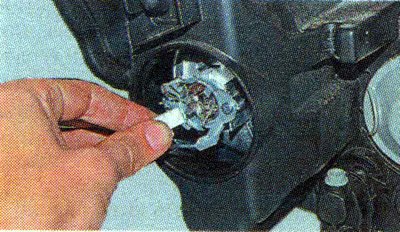

4. Потянув, отсоединяем от лампы колодку провода.

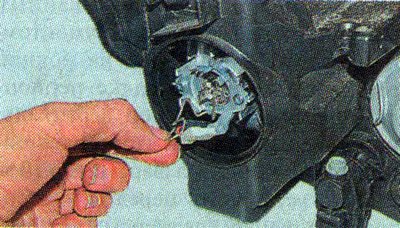

5. Нажимаем на проволочный держатель и двигаем его вниз, выводя из зацепления с упором.

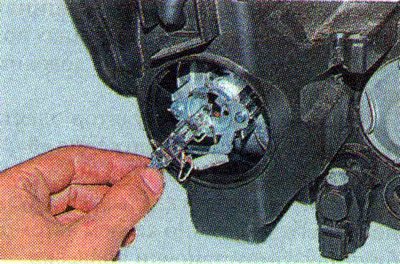

6. Извлекаем лампу из блок-фары.
7. Устанавливаем новую лампу в обратном порядке.
Замена лампы ближнего света
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Выключаем зажигание.

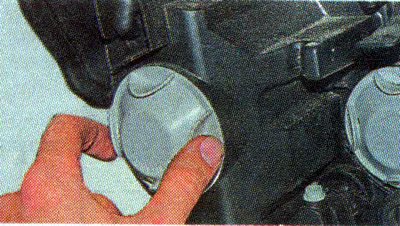

3. Поворачиваем против часовой стрелки...

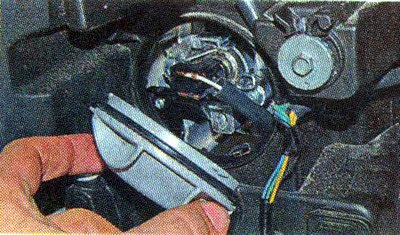

...и снимаем крышку лампы с корпуса блок-фары.

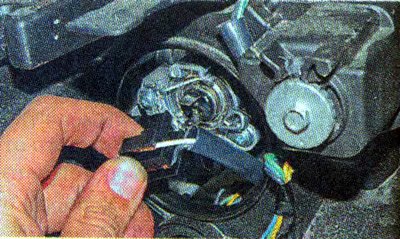

4. Потянув, отсоединяем от лампы колодку проводов.

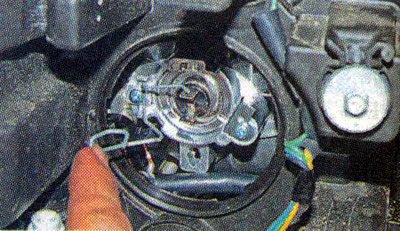

5. Нажимаем на проволочный держатель и двигаем его вниз, выводя из зацепления с упором.

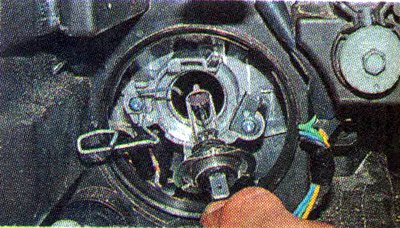

6. Извлекаем лампу из блок-фары.
7. Устанавливаем новую лампу (совместив выступы на ее цоколе с соответствующими пазами в фаре) в обратной последовательности.
Замена лампы дневного ходового огня и габаритного света
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Выключаем зажигание.

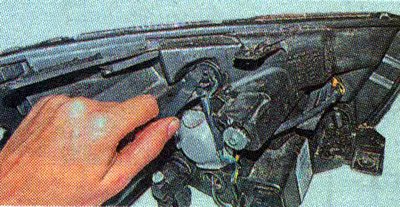

3. Поворачиваем против часовой стрелки до освобождения держателей...

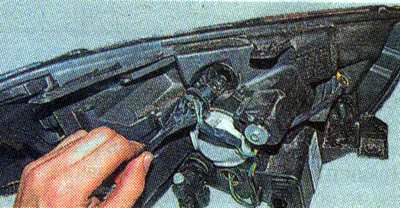

...и извлекаем патрон лампы из блок-фары.

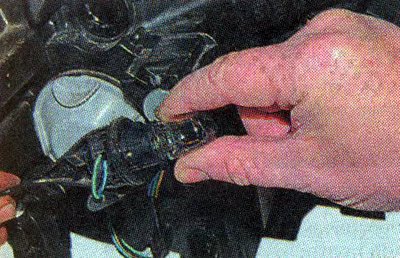

4. Потянув, извлекаем лампу из патрона.
6. Устанавливаем лампу в обратной последовательности.
Замена лампы указателя поворота
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Выключаем зажигание.

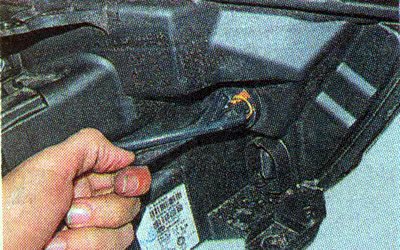

3. Поворачиваем против часовой стрелки до освобождения держателей...

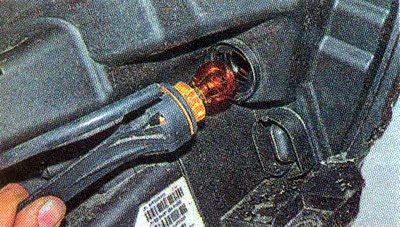

...и извлекаем патрон лампы из блок-фары.

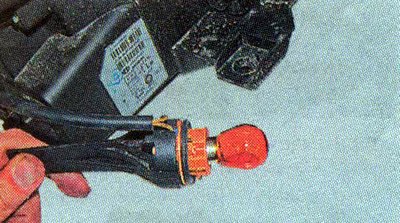

4. Утопив лампу, поворачиваем ее против часовой стрелки...

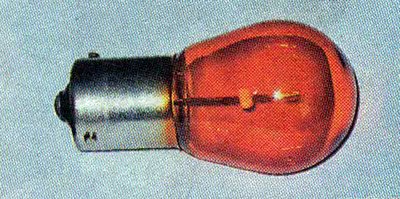

...и извлекаем из патрона.
5. Устанавливаем лампу в обратной последовательности.
