Рекомендация. Проверку желательно выполнять в темное время суток.
Замечание. Регулировку фар удобно выполнять с использованием специального оптического прибора, но при необходимости свет фар можно довольно точно отрегулировать самостоятельно.
Для выполнения работы потребуются горизонтальная площадка рядом с ровной вертикальной поверхностью (например, возле стены дома) или лист фанеры (плотного картона) размером около 2x1 м, рулетка длиной 10 м, лист картона (чтобы прикрыть одну блок-фару), а также помощник или груз весом около 75 кг.

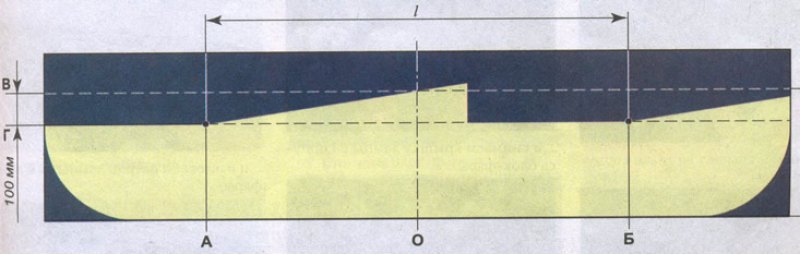

Схема разметки экрана для регулировки света противотуманных фар: А - вертикальная линия, обозначающая расположение лампы левой противотуманной фары; Б - вертикальная линия, обозначающая расположение лампы правой противотуманной фары; В - горизонтальная линия, обозначающая расположение ламп противотуманных фар; Г - линия, обозначающая высоту верхней горизонтальной границы света; О - осевая линия; l - расстояние между центрами ламп противотуманных фар, h - расстояние от поверхности площадки, на которой установлен автомобиль, до ламп противотуманных фар
Последовательность выполнения
1. При необходимости отмываем блок-фары и вытираем насухо.
2. Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 10 м. Можно установить перед автомобилем лист фанеры размером 2x1 м при соблюдении тех же условий.
3. Проверяем давление в шинах (см. «Проверка давления в шинах колес») и при необходимости доводим его до нормы.
4. Устанавливаем регулятор электрокорректора фар в положение «0».
5. Усаживаем помощника на сиденье водителя (или укладываем груз), после чего энергично качаем автомобиль для самоустановки подвески.
6. Измеряем расстояние h от поверхности площадки до центра лампы и расстояние / между центрами фар.
7. Размечаем экран согласно рисунку.
8. Включаем ближний свет.
9. Закрываем правую блок-фару листом картона.
(Оригинал расположен на ресурсе: «Autoinstruction.ru»)
Замечание. Не накрывайте включенные блок-фары ветошью или другими предметами, затрудняющими доступ воздуха к колпаку фары более чем на три минуты, так как колпаки выполнены из пластмассы, которая при перегреве может деформироваться.

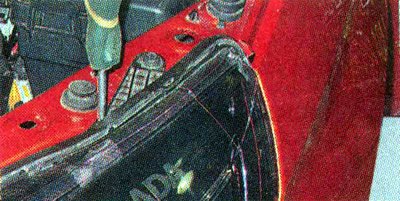

10. Вращая крестовой отверткой или шестигранным ключом на 6 мм...

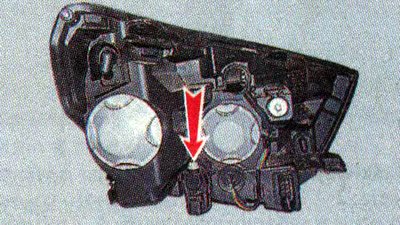

...регулировочный винт, совмещаем верхнюю горизонтальную границу света с линией Г.

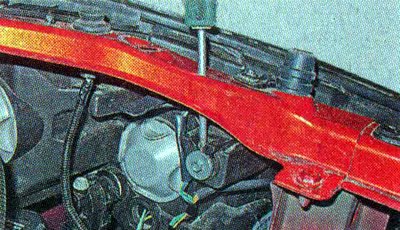

11. Затем крестовой отверткой или шестигранным ключом на 6 мм, вращая второй регулировочный винт, совмещаем излом верхней границы света с вертикальной линией А.
Замечание. Допускается небольшое отклонение излома вниз, не более 20 мм и вправо, не более 100 мм.
12. Открываем правую фару и закрываем листом картона левую. Аналогично регулируем ближний свет правой блок-фары. Если граница света нечеткая, то, возможно, неисправна лампа ближнего света или поврежден рассеиватель блок-фары. Помутнение поверхности рассеивателя можно устранить полировкой фар (см. «Полировка фар»). Если отрегулировать луч света не удается, проверьте установку фары и лампы.
