Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять защиту картера двигателя.
Отвернуть две гайки 1, рисунок 10-1, крепления расширительного бачка.

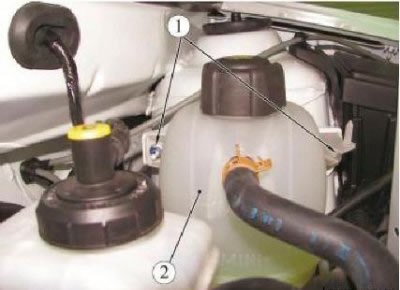

Рисунок 10-1 - Отсоединение расширительного бачка: 1 - гайка крепления расширительного бачка; 2 - расширительный бачок
Первоисточник расположен на портале: AutoInstruction.ru
Снять и отвести в сторону расширительный бачок 2, не отсоединяя шлангов.
Отсоединить разъем 1, рисунок 10-2, датчика уровня тормозной жидкости.

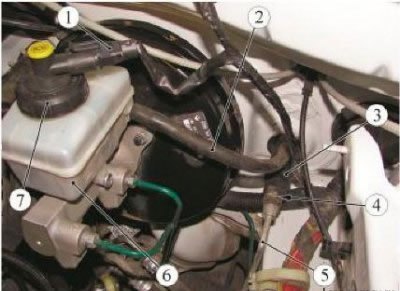

Рисунок 10-2 - Снятие трубопровода гидропривода сцепления: 1 - разъем датчика уровня тормозной жидкости; 2 - подающий трубопровод главного цилиндра привода сцепления; 3 - главный цилиндр привода сцепления; 4 - фиксатор; 5 - трубопровод, соединяющий главный и рабочий цилиндры привода сцепления; 6 - бачок гидравлического привода тормозов; 7 - пробка бачка гидравлического привода тормозов
Снять пробку 7 бачка гидравлического привода тормозов.
Удалить шприцом тормозную жидкость из бачка 6 гидравлического привода тормозов, так чтобы ее уровень находился ниже отверстия подачи жидкости к главному цилиндру привода сцепления на бачке.
Положить ветошь под отверстие бачка гидравлического привода тормозов.
Отсоединить трубопровод 2 главного цилиндра привода сцепления от бачка гидравлического привода тормозов.
Вставить заглушки в отверстия трубопровода и бачка (заглушки технологические).
Положить ветошь под рабочий цилиндр привода сцепления.
Снять заглушку 1, рисунок 10-3, со штуцера для удаления воздуха.

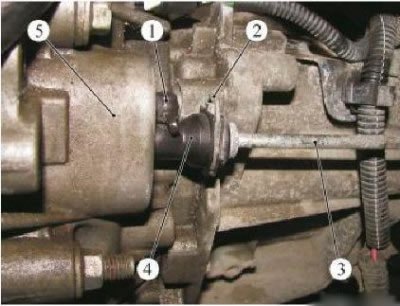

Рисунок 10-3 - Удаление тормозной жидкости из системы гидропривода сцепления: 1 - заглушка штуцера для удаления воздуха; 2 - фиксатор; 3 - трубопровод, соединяющий главный и рабочий цилиндры привода сцепления; 4 - рабочий цилиндр привода сцепления; 5 - коробка передач
Подсоединить прозрачный шланг к штуцеру для удаления воздуха, опустив другой конец в пустой сосуд, расположенный ниже отверстия для удаления воздуха.
Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.
Нажать рукой на педаль сцепления для удаления жидкости из главного цилиндра привода сцепления и трубопровода.
Положить ветошь под главный цилиндр привода сцепления.
Поднять фиксатор 4, рисунок 10-1, крепления трубопровода 5, соединяющего главный и рабочий цилиндры привода сцепления, на главном цилиндре.
Отсоединить трубопровод 5 от главного цилиндра привода сцепления.
Вставить заглушки в отверстия на трубопроводе и главном цилиндре привода сцепления (заглушки технологические).
Нажать на держатель 2, рисунок 10-3, рабочего цилиндра привода сцепления.
Отсоединить трубопровод 3 от рабочего цилиндра 4 привода сцепления и установить заглушки в отверстия рабочего цилиндра и трубопровода.
Отсоединить трубопровод, соединяющий главный и рабочий цилиндры от скоб крепления на кузове и коробке передач.
Снять трубопровод 3, соединяющий главный и рабочий цилиндры гидропривода сцепления.
Установка
Проверить состояние уплотнительных колец на трубопроводе, соединяющем главный и рабочий цилиндры гидропривода сцепления, при необходимости заменить.
Извлечь технологические заглушки из отверстий элементов гидропривода.
Установить трубопровод, соединяющий главный и рабочий цилиндры гидропривода сцепления.
Закрепить трубопровод, соединяющий главный и рабочий цилиндры гидропривода сцепления в скобах креплениях на коробке передач и на кузове.
Присоединить трубопровод 5, рисунок 10-2, к главному цилиндру 3 привода сцепления.
Установить фиксатор 4 трубопровода между главным и рабочим цилиндрами на главном цилиндре привода сцепления.
Присоединить трубопровод 3, рисунок 10-3, соединяющий главный и рабочий цилиндры привода сцепления к рабочему цилиндру 4 сцепления.
Установить расширительный бачок 2, рисунок 10-1, и затянуть гайки 1 крепления расширительного бачка с моментом 8 Н·м (0,8 кгс·м) (ключ гаечный 10, головка сменная 10, удлинитель, ключ моментный).
Залить тормозную жидкость в бачок и довести до нормы ее уровень. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).
Удалить воздух из гидропривода сцепления.
Проверить работоспособность сцепления.
Установить защиту картера двигателя
