Снятие
Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи.
Для автомобилей с коробкой передач JH3
Извлечь трос привода сцепления из гнезда на педали сцепления, приподняв педаль 1, рисунок 7-1, и поднимая трос 2 перпендикулярно к педали.

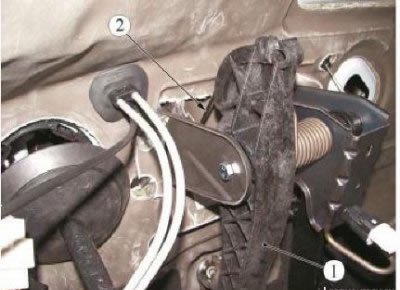

Рисунок 7-1 - Отсоединение троса привода сцепления от педали сцепления: 1 - педаль сцепления; 2 - трос привода сцепления
Отсоединить шаровую головку толкателя 1, рисунок 7-2, главного цилиндра привода сцепления от педали сцепления.

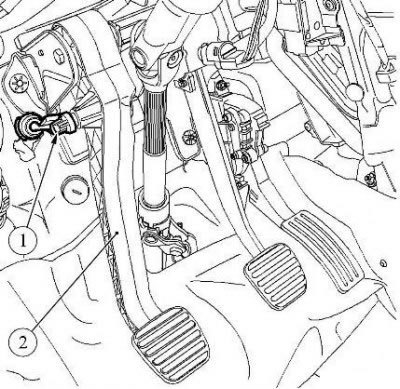

Рисунок 7-2 - Отсоединение главного цилиндра привода сцепления от педали сцепления: 1 - толкатель главного цилиндра привода сцепления; 2 - педаль сцепления
Операции для всех комплектаций автомобилей
Отвернуть гайку 1, рисунок 7-3, оси педального узла (ключ гаечный 10, головка сменная 10, ключ трещоточный).
Рисунок 7-3 - Снятие педали сцепления: 1 - гайка оси педального узла; 2 - педаль сцепления; 3 - ось педального узла; 4 - пружина педали сцепления
Извлечь ось 3 педального узла и снять педаль сцепления.
Установка
Перед установкой смазать ось 3, рисунок 7-3, педального узла смазкой MOLYCOTE ЗЗМ (смазка MOLYCOTE ЗЗМ согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.ООО 18, норма расхода 2 г).
Для автомобилей с коробкой передач JH3 Установить педаль 2 сцепления с пружиной 4.
Для автомобилей с коробкой передач JR5 Установить педаль 2 сцепления.
Установить ось 3 педального узла.
Завернуть гайку 1 оси педального узла (ключ гаечный 10, головка сменная 10, вороток трещоточный).
Затянуть гайку оси педального узла с моментом 21 Н·м (2,1 кгс·м) (ключ гаечный 10, головка сменная 10, ключ моментный).
Для автомобилей с коробкой передач JH3
Установить трос 2, рисунок 7-1, привода сцепления в гнездо на педали 1 сцепления и проверить, что трос полностью вошел в предусмотренную для него канавку на педали.
Проверить и при необходимости отрегулировать ход вилки выключения сцепления.
Для автомобилей с коробкой передач JR5
Присоединить шаровую головку толкателя 1, рисунок 7-2, главного цилиндра привода сцепления к педали 2 сцепления.
Операции для всех комплектаций автомобилей
Проверить работоспособность сцепления.
