Переключатель наружного освещения
Переключатель наружного освещения (ПНО) 1 (рис. 31а) имеет три фиксированных положения (или четыре в вариантном исполнении):
— при выключенном двигателе наружное освещение выключено, при включенном двигателе включены дневные ходовые огни (ДХО);
— включены габаритные огни, совмещенные с ДХО;
— включены габаритные огни и ближний или дальний свет фар в зависимости от положения переключателя световой сигнализации;
— в вариантном исполнении в этом положении габаритные огни и ближний свет фар включается и выключается автоматически в зависимости от состояния внешнего освещения. Датчик освещенности совмещен с датчиком дождя и расположен на ветровом стекле за зеркалом заднего вида.
Система автоматического управления внешним освещением (система освещения) позволяет включать и выключать габаритные огни и фары ближнего света автомобиля в зависимости от уровня внешней освещенности. Например в сумерках, а также при въезде в тоннель или гараж.
Система освещения работает только при включенном зажигании. Необходимо помнить, что при работе системы освещения дальний свет фар не включается на длительное время. Чтобы включить на длительное время дальний свет фар, необходимо предварительно перевести переключатель ПНО в положение «Ближний свет фар».
Предупреждение! Включение наружного освещения системой автоматического управления не снимает с водителя ответственности за соблюдение требований безопасности и правил дорожного движения.
Переключатель корректора ближнего света фар
Перед началом эксплуатации автомобиля с включенным ближним светом убедитесь в правильности положения рукоятки 3 гидравлического корректора ближнего света фар от состояния загрузки автомобиля.

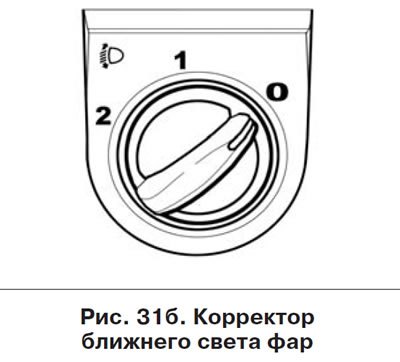

Положения рукоятки гидравлического корректора света фар (рис. 31б) в зависимости от состояния загрузки автомобиля:
- 0 - водитель или водитель + передний пассажир;
- 1 - водитель + 4 пассажира или водитель + груз в багажном отделении;
- 2 - водитель + 4 пассажира + груз в багажном отделении.
При необходимости откорректируйте наклон светового пучка ближнего света фар поворотом рукоятки 3 для совмещения метки рукоятки с одной из меток на шкале соответствующей состоянию загрузки автомобиля.
При установке рукоятки гидрокорректора в положение за пределами разметки шкалы, возможна асинхронность наклона пучка ближнего света правой и левой блок-фар, что не является дефектом.
Предупреждение!
- Правильная регулировка угла наклона пучка света фар уменьшает ослепление водителей встречного транспорта.
- Во избежание недостаточного уровня освещения дорожного полотна не устанавливайте рукоятку в крайнее положение против часовой стрелки.
Выключатель задних противотуманных фонарей
Для включения противотуманных фонарей нажмите на клавишу выключателя 2 при включенном ближнем свете. Повторное нажатие на клавишу отключает противотуманные фонари.
Выключатель передних противотуманных фар (в вариантном исполнении)
Для включения противотуманных фар нажмите на клавишу выключателя 4 при включенных габаритных огнях. Повторное нажатие на клавишу отключает противотуманные фары.
Предупреждение! При движении автомобиля в условиях, требующих включения противотуманных фар или противотуманных фонарей, с включенной системой автоматического управления внешним освещением (переключатель наружного освещения находится в положении
В вариантном исполнении на автомобиле реализована функция «Световая дорожка». При выключенном зажигании необходимо открыть водительскую дверь. Включить дальний свет удержанием рычага переключателя световой сигнализации в нефиксированной позиции, после отпускания рычага включатся фары ближнего света на время 40 секунд. Через 40 секунд фары ближнего света выключатся.
При включенной функции «Световая дорожка» отключение возможно с помощью повторного включения дальнего света удержанием рычага переключателя световой сигнализации в нефиксированной позиции или включением выключателя зажигания, если время работы функции не вышло.
