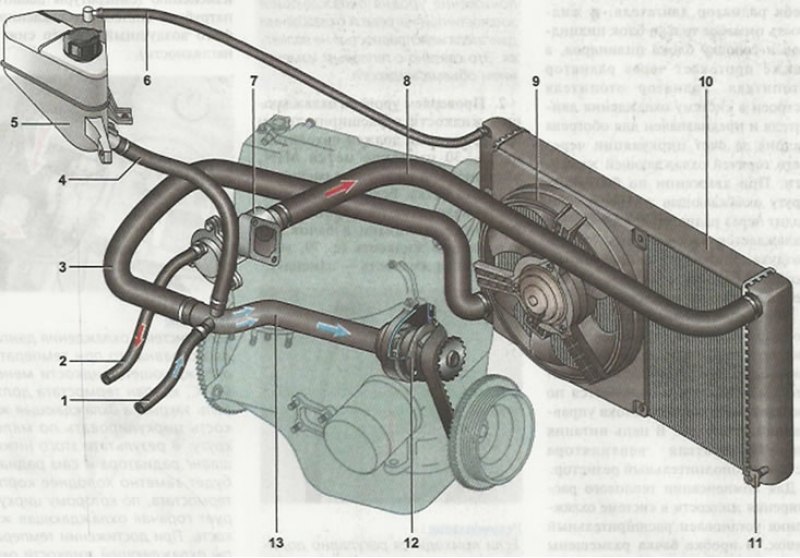

Система охлаждения: 1 - шланг отвода охлаждающей жидкости из радиатора отопителя; 2 - шланг подвода охлаждающей жидкости к радиатору отопителя; 3 - шланг отвода жидкости из радиатора двигателя; 4 - шланг расширительного бачка; 5 - расширительный бачок; 6 - пароотводяший шланг радиатора двигателя; 7 - термостат; 8 - шланг подвода жидкости к радиатору двигателя; 9 - электровентилятор радиатора; 10 - радиатор двигателя; 11 - пробка сливного отверстия радиатора; 12 - насос охлаждающей жидкости; 13 - подводящая труба насоса охлаждающей жидкости.
Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.
В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.
Циркуляцию жидкости в системе обеспечивает центробежный насос, установленный в блоке цилиндров. Привод насоса осушестатястся зубчатым ремнем привода ГРМ.
Система охлаждения состоит из двух так называемых кругов циркуляции. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.
При недостаточно интенсивном воздушном потоке охлаждение радиатора производится электровентилятором. Он установлен за радиатором двигателя и включается по сигналу электронного блока управления двигателем. В цепь питания электродвигателя вентилятора встроен дополнительный резистор.
Для компенсации теплового расширения жидкости в системе охлаждения установлен расширительный бачок. В пробке бачка размещены впускной и выпускной предохранительные клапаны, что позволяет поддерживать оптимальное давление в системе при перегреве жидкости, а также компенсировать разрежение при ее остывании.
