Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи («Подготовка автомобиля к техническому обслуживанию и ремонту»).

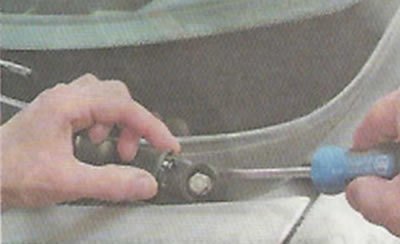

2. Поддев отверткой, снимаем заглушку с рычага стеклоочистителя.
3. Торцовым ключом на 13 мм отворачиваем гайку крепления рычага стеклоочистителя и снимаем рычаг.

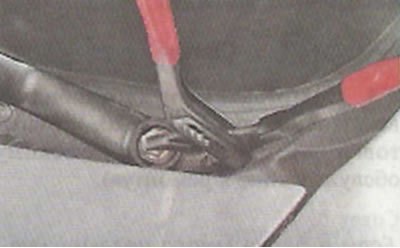

Совет. Если рычаг сидит на шлицах вала плотно, то, чтобы не погнуть вал, наживите гайку на резьбу, и раздвижными пассатижами спрессуйте рычаг с вала.
4. Аналогично снимаем второй рычаг стеклоочистителя.
5. Снимаем решетку воэдухопритока («Нижняя облицовка ветрового стекла — снятие и установка»).

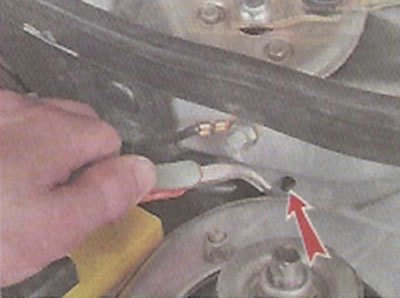

6. Освобождаем держатель соединительной колодки мотор-редуктора стеклочистителя.

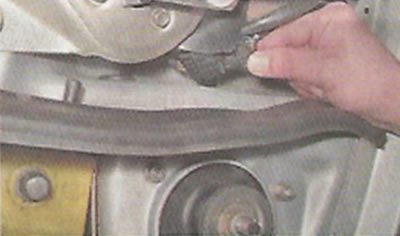

7. Отсоединяем колодку жгута проводов стеклоочистителя от бортовой сети автомобиля.

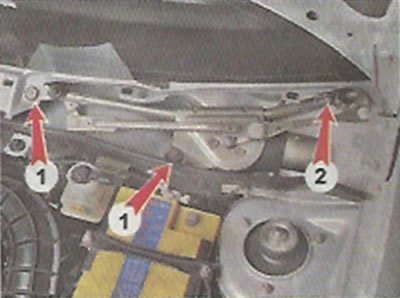

8. Торцовым ключом на 10 мм отворачиваем два болта 1 и гайку 2 крепления стеклоочистителя.

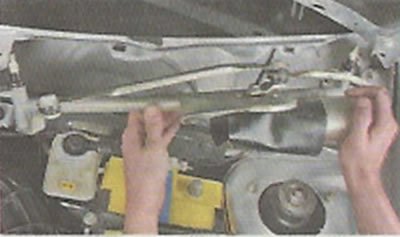

9. Аккуратно извлекаем стеклоочиститель из короба воздухопритока.
Установка
Устанавливаем стеклоочиститель в обратной последовательности.
[Весь материал скопирован с сайта AutoInstruction]
Рекомендация. Если стеклоочиститель новый или после ремонта, рычаги следует устанавливать в последнюю очередь. Перед установкой рычагов подключите стеклоочиститель к бортовой сети автомобиля и включите прерывистый режим работы. Как только стеклоочиститель отработает полный цикл и остановится, выключите его. И уже после этого установите рычаги в нижнем положении стекла. Если не удается установить рычаги так, чтобы стеклоочиститель работал правильно, следует переставить кривошип на валу мотор-редуктора (см. «Стеклоочиститель — замена мотор-редуктора».
