Снятие
Слейте охлаждающую жидкость, см. соответствующий раздел.

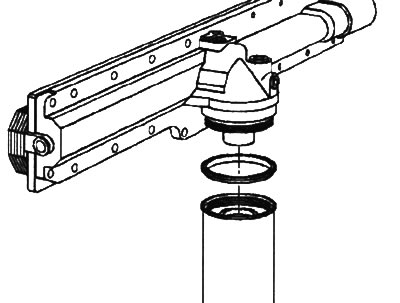

Снимите масляный фильтр, см. соответствующий раздел.

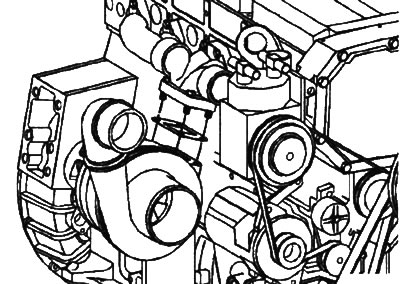

Снимите турбонагнетатель, см. соответствующий раздел.

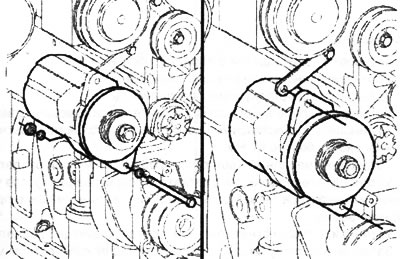

Снимите генератор, см. соответствующий раздел.

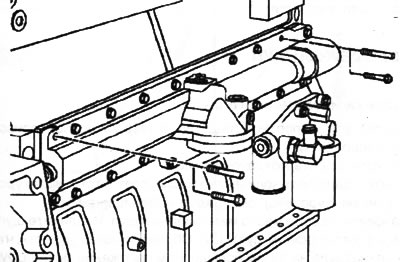

Выверните два крепежных болта маслоохладителя и установите направляющие шпильки.

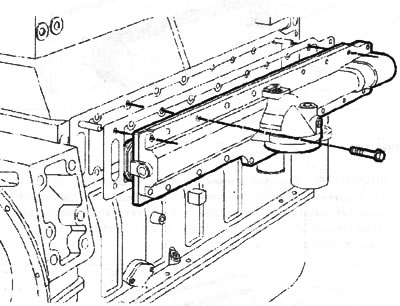

Выверните остальные крепежные болты (18 штук) маслоохладителя. Снимите маслоохладитель и прокладку. Утилизируйте прокладку.
Внимание! Масса компонента 23 кг. Для снятия/установки используйте подъемное приспособление.
Снимите направляющие шпильки.
Разборка/сборка

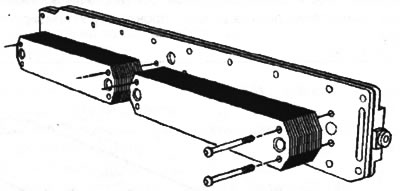

Выверните крепежные болты. Снимите теплообменники. Утилизируйте прокладки.
При сборке момент затяжки крепежных болтов 20 Нм.
Очистка

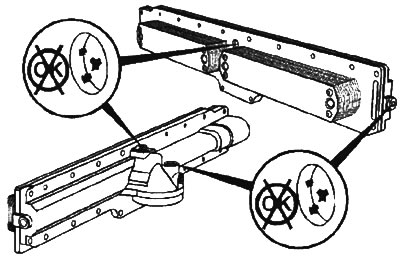

Внимание! Теплообменник маслоохладителя очистке не подлежит! После серьезных повреждений двигателя (разрушения подшипников коленвала, распредвалов, попадания загрязнений в моторное масло и т.п.) маслоохладитель необходимо заменить.
Для очистки маслоохладителя используйте растворитель. Не допускайте попадания грязи в теплообменник.
Установка
Установка производится в порядке, обратном снятию.
Установите две направляющие шпильки.
Установите прокладку и маслоохладитель.
Установите крепежные болты. Снимите направляющие шпильки. Установите два оставшихся крепежных болта. Момент затяжки крепежных болтов 47 Нм.
Установите масляный фильтр, см. соответствующий раздел.
Установите генератор, см. соответствующий раздел. После установки генератора не забудьте отрегулировать натяжение приводного ремня.
Установите турбонагнетатель, см. соответствующий раздел.
Заполните систему смазки соответствующим количеством моторного масла, см. соответствующий раздел.
Заполните систему охлаждения соответствующим количеством охлаждающей жидкости, см. соответствующий раздел.
Прогрейте двигатель и убедитесь в отсутствии утечек масла и охлаждающей жидкости.
