Снятие
Снимите трубопроводы подачи и слива масла.

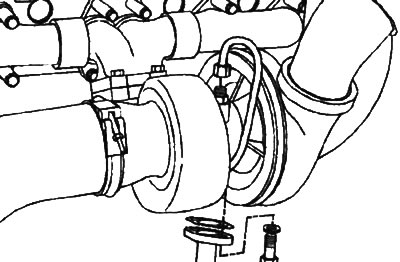

Снимите трубопровод актюатора.

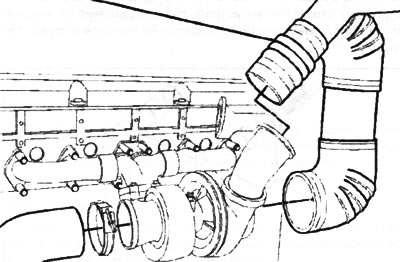

Отсоедините шланги.

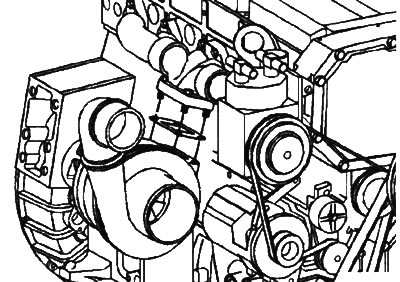

Снимите турбонагнетатель. Утилизируйте прокладку.
Проверка для повторного использования
Осмотрите корпус турбонагнетателя на предмет наличия трещин, коррозии и других повреждений. При наличии трещин на сопрягаемой с двигателем поверхности турбонагнетателя он подлежит замене.
Осмотрите патрубки на предмет наличия трещин, вмятин, избыточного износа и других повреждений, вызывающих утечки.
Установка
Установка производится в порядке, обратном снятию.
Перед установкой нанесите на резьбы шпилек турбонагнетателя герметик для высоких температур № 3823097. Используйте новую прокладку. Момент затяжки крепежных гаек 60 Нм. Момент затяжки хомутов 9 Нм. Момент затяжки крепежных болтов трубопровода актюатора 25 Нм.
Перед установкой трубопровода подачи масла залейте в турбонагнетатель 50-60 мл чистого моторного масла. Момент затяжки накидной гайки 30 Нм.
