Очистка

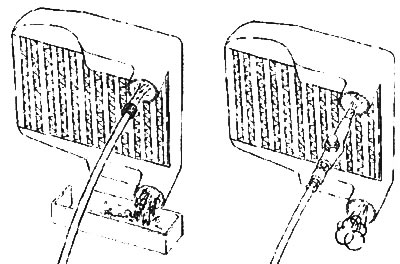

Если нарушена проходимость или в охладитель попало масло или другие загрязнения, его необходимо очистить. Промойте охладитель и высушите сжатым воздухом.
Проверка для повторного использования
Осмотрите охладитель воздуха наддува на предмет наличия трещин, коррозии, повреждения элементов теплообменника и других повреждений. В случае необходимости замените.
Проверка воздуховодов

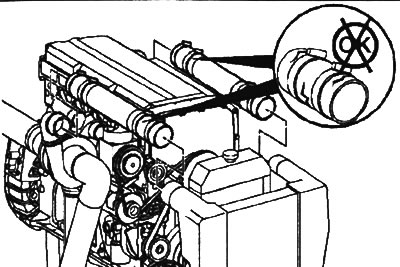

Осмотрите воздуховоды охладителя воздуха наддува на предмет наличия трещин, потертостей, повреждений и ослабления хомутов. В случае необходимости замените.
Проверка давлением

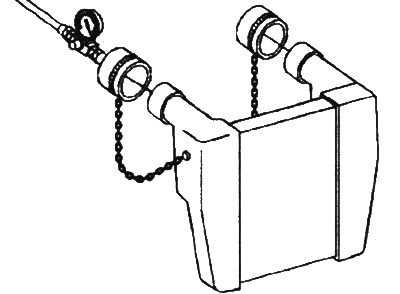

Снимите охладитель с транспортного средства. Подсоедините к впускному отверстию магистраль подачи давления от внешнего источника с манометром. Установите на выпускное отверстие заглушку.
Подайте давление 207 кПа (30 psi). Убедитесь в отсутствии падения давления. Если давление падает более чем на 49 кПа (5 psi) за 15 секунд, найдите места утечек с помощью мыльной воды. Так как охладитель не является полностью герметичным, падение давления менее чем на 49 кПа (5 psi) за 15 секунд является нормальным.
Проверка разницы температур
Установите измерительный наконечник цифрового термометра на впускной патрубок охладителя воздуха наддува. Установите измерительный наконечник другого цифрового термометра на входе воздушного фильтра снаружи транспортного средства.
Произведите дорожное испытание со скоростью движения 48 км/ч. Зарегистрируйте температуру воздуха на впускном патрубке и температуру воздуха атмосферы. Вычислите разницу температур. Максимально допустимая величина разницы температур 11°С при температуре окружающего воздуха 0°С.
Если эта величина превышает допустимую, очистите теплообменник снаружи (скопившаяся грязь препятствует прохождению потока воздуха) или внутри (внутренние отложения препятствует прохождению потока воздуха).
Проверка разницы давлений
Проверка осуществляется при помощи дифференциального манометра ST1111-3.
Подсоедините один трубопровод дифференциального манометра к выпускному патрубку турбонагнетателя, а другой к патрубку впускного коллектора.
Запустите двигатель. Считайте величину разницы давлений. Если измеренная величина превышает 152 мм рт. ст. или 21 кПа (3 psi), очистите охладитель и воздуховоды.
Ограничение подачи воздуха

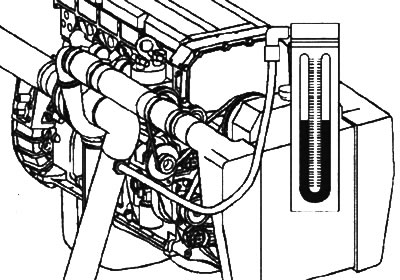

Подсоедините вакуумметр или дифференциальный манометр к прямоугольному колену подачи воздуха к турбонагнетателю, см. рис.
Запустите двигатель. Считайте величину падения давления. Максимально допустимая величина падения давления 635 мм водяного столба. Если измеренная величина превышает 635 мм водяного столба, замените элемент воздушного фильтра.
