Блок цилиндров
1. подача моторного масла из масляного поддона через масловсасывающую магистраль; 2. подача моторного масла от масловсасывающей магистрали к масляному насосу; 3. регулятор давления; 4. клапан ограничения давления; 5. подача моторного масла от масляного насоса к охладителю/головке фильтра; 6. возврат моторного масла от охладителя/головки фильтра в главную масляную магистраль; 7. главная масляная магистраль; 8. подача моторного масла к коренным подшипникам; 9. подача моторного масла к коленчатому валу; 10. подача моторного масла к головке блока цилиндров; 11. подача моторного масла к маслораспылителю охлаждения поршня; 12. подача моторного масла к промежуточным шестерням; 13. перемещение масла из главной масляной магистрали; 14. подача моторного масла к воздушному компрессору; 15. канал регулятора давления
Головка блока цилиндров

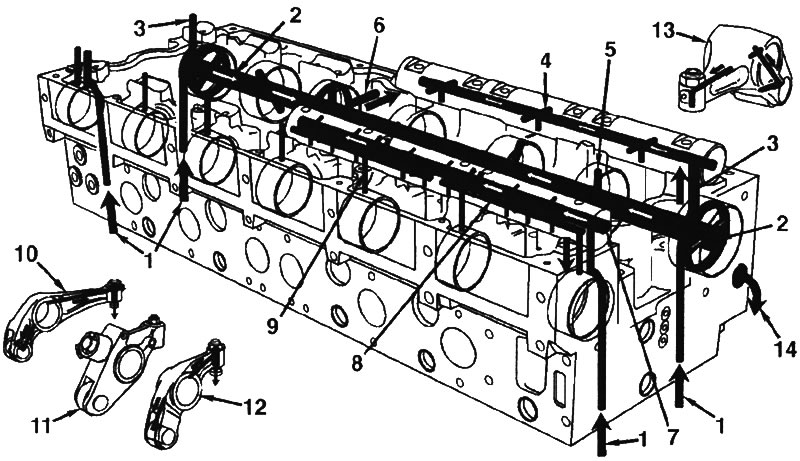

1. подача моторного масла от блока цилиндров к головке блока цилиндров; 2. подача моторного масла к распредвалу клапанов и осям коромысел клапанов; 3. подача моторного масла к осям коромысел форсунок; 4. подача моторного масла к коромыслам форсунок; 5. подача моторного масла к подшипникам распредвала форсунок; 6. подача моторного масла к топливному насосу; Z подача моторного масла к осям коромысел клапанов; 8. подача моторного масла к коромыслам клапанов; 9. подача моторного масла к подшипникам распредвала клапанов; 10. коромысло впускного клапана; 11. коромысло моторного тормоза; 12. коромысло выпускного клапана; 13. коромысло форсунки; 14. слив масла с головки блока цилиндров
Турбонагнетатель, масляный фильтр и термостат

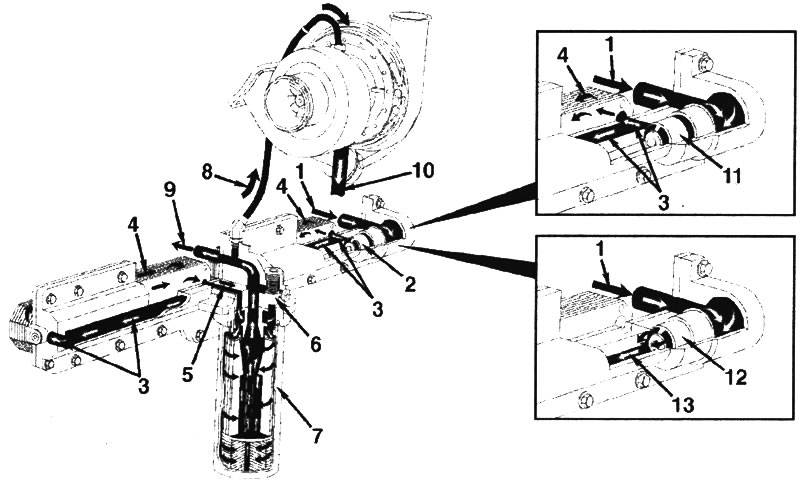

1. подача моторного масла от масляного насоса; 2. термостат; 3. перепускной контур охладителя масла; 4. подача моторного масла через маслоохладители; 5. возврат моторного масла к фильтру; 6. перепускной клапан фильтра; 7. масляный фильтр; 8. подача моторного масла к турбонагнетателю; 9. подача моторного масла в главную масляную магистраль; 10. слив моторного масла из турбонагнетателя; 11. термостат открыт - масло проходит через охладитель; 12. термостат закрыт - масло, минуя охладитель, подается непосредственно в фильтр; 13. подача моторного масла в масляный фильтр
