Снятие

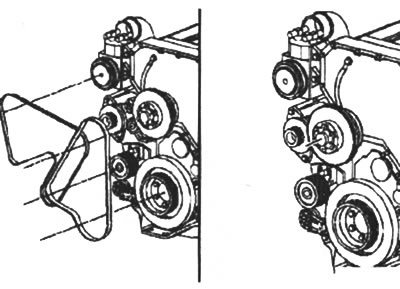

Снимите приводной ремень насоса охлаждающей жидкости, см. соответствующий раздел.
Снимите приводной ремень генератора, см. соответствующий раздел.
Снимите вентилятор, см. соответствующий раздел.

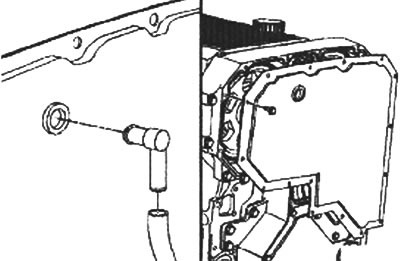

Снимите трубку вентиляции картера.
Снимите верхнюю крышку картера шестерен. Снимите прокладку.

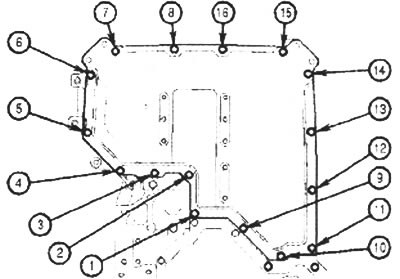

Порядок снятия крепежных болтов показан на рис.
Очистка
Очистите шланг и штуцер вентиляции картера мыльным раствором. Высушите сжатым воздухом.
При использовании растворителей, кислых или щелочных растворов следуйте инструкциям изготовителя. Надевайте защитную одежду, перчатки и очки.
Очистите крышку картера шестерен паром. Высушите сжатым воздухом.
Проверка для повторного использования
Убедитесь в отсутствии трещин и других повреждений корпуса верхней крышки картера шестерен.
Проверьте верхнюю крышку картера шестерен на предмет изгибов. скручиваний (плоскостность), вмятин и выпуклостей. Небольшие дефекты можно выправить деревянным молотком.
Установка
Установка производится в порядке, обратном снятию.

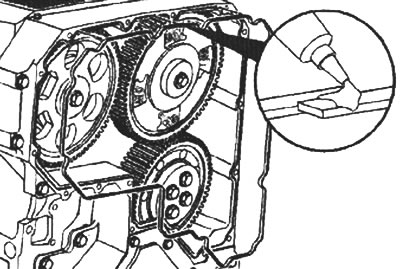

Установите новую прокладку. На место стыка концов прокладки нанесите небольшое количество герметика RTV, см. рис.
Момент затяжки крепежных болтов 28 Нм. Порядок затяжки такой же, как и при снятии, см. рис. в разделе «Снятие».
У промышленных двигателей и генераторных установок болты № 7, 14 и 15 отличаются от остальных.
