Снятие

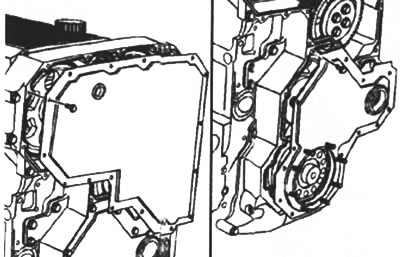

Снимите верхнюю и нижнюю крышки картера шестерен, см. соответствующие разделы.
Внимание! Перед снятием/установкой любой из шестерен ознакомьтесь с разделом «Синхронизация двигателя».

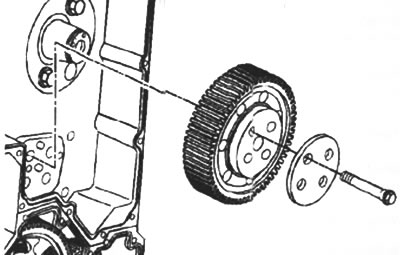

Снимите регулируемую 11 промежуточное шестерню, см. соответствующий раздел.

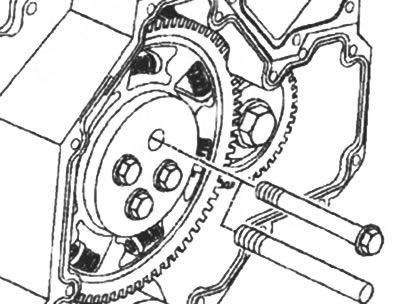

Выверните один крепежный болт нижней промежуточной шестерни и установите на его место направляющую шпильку, см. рис.
Внимание! Перед снятием/установкой любой из шестерен ознакомьтесь с разделом «Синхронизация двигателя».
Выверните оставшиеся болты.
Снимите пластину, шестерню, ось и кольцо.
Установка
Внимание! Перед снятием/установкой любой из шестерен ознакомьтесь с разделом «Синхронизация двигателя».

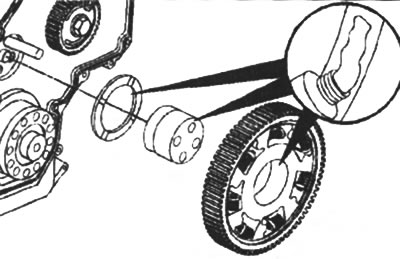

Установите кольцо, ось и шестерню, см. рис.
Внимание! Перед сборкой нанесите на рабочие поверхности деталей смазку Lubriplate.
[Информация скопирована с сайта: autoinstruction.ru]

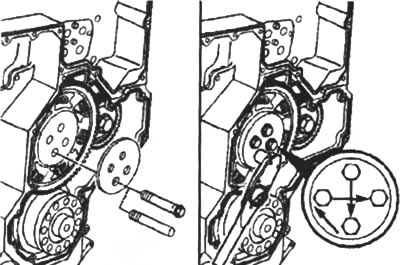

Установите пластину. Заверните крепежные болты. Снимите направляющую шпильку. Заверните оставшийся крепежный болт.
Затягивайте крепежные болты шестерни в порядке, показанном на рис., моментом 30 Нм. Затем дотяните на 60°.
