Снятие
Снимите верхнюю и нижнюю крышки картера шестерен, см. соответствующие разделы. См. рис в разделе «Нижняя промежуточная шестерня».
Внимание! Перед снятием/установкой любой из шестерен ознакомьтесь с разделом «Синхронизация двигателя».

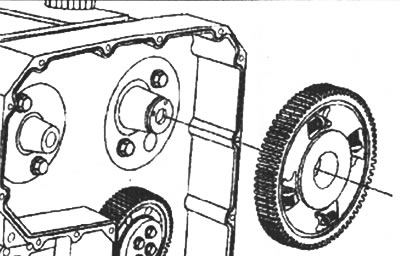

Снимите шестерню распределительного вала клапанов, см. соответствующий раздел.

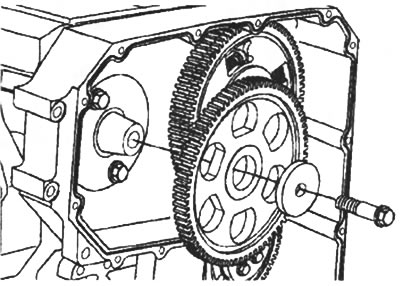

Снимите шестерню распределительного вала форсунок, см. соответствующий раздел.

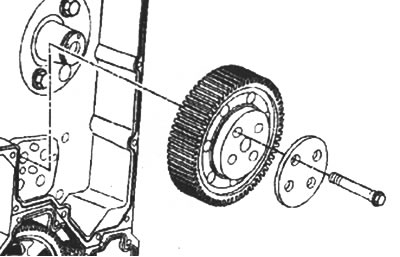

Выверните крепежные болты, снимите пластину, ось и шестерню.

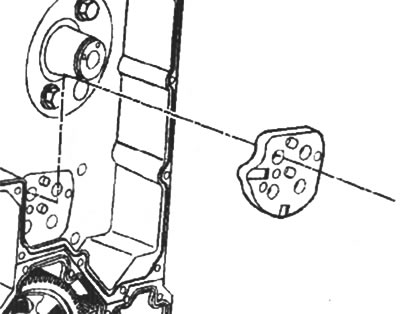

Снимите монтажную проставку.
Установка
Внимание! Перед снятием/установкой любой из шестерен ознакомьтесь с разделом «Синхронизация двигателя».
Установка производится в порядке, обратном снятию.
Внимание! Перед сборкой нанесите на рабочие поверхности деталей смазку Lubriplate.
Затягивайте крепежные болты шестерни крест-накрест моментом 30 Нм. Затем дотяните на 60°.
