Шестерни синхронизации двигателя — регулировка

0

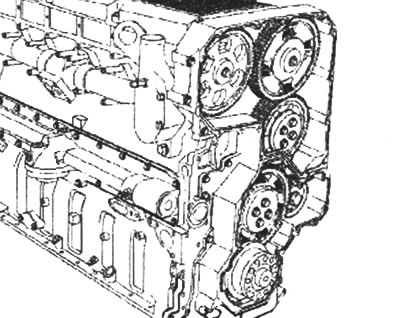

Шестеренчатый привод состоит из: шестерни распределительного вала клапанов, шестерни распределительного вала форсунок, регулируемой промежуточной шестерни, шестерни компрессора, нижней промежуточной шестерни и шестерни коленвала (на рис. слева направо сверху вниз).

Регулировка

Для перемещения: разгрузите шестерню, отпуская два противоположных внутренних болта до тех пор, пока зубья шестерни не выровняются.

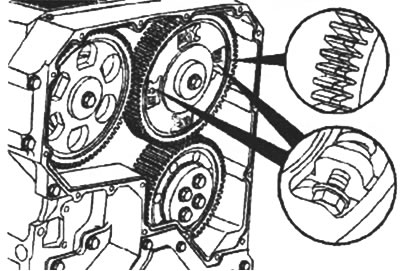

Для установки: шестерня свободна, зубья шестерни выровнены.

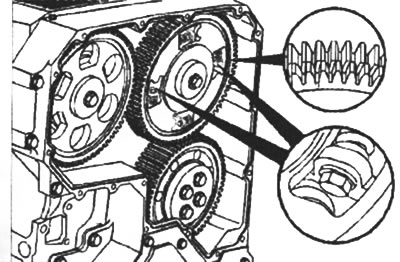

Для регулировки: затяните внутренние болты шестерни. Зубья шестерни зафиксированы, функциональны, раздвинуты между зубьями дополнительной шестерни. Момент затяжки 28 Нм.



Комплект № 3163021 для синхронизации двигателя состоит из штифта для фиксации коленвала и двух клиньев для распределительных валов.

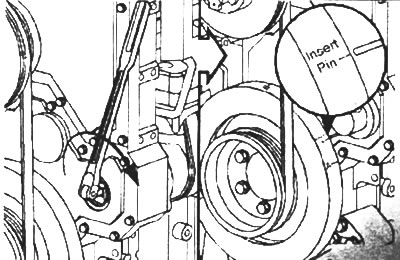

Для установки штифта для фиксации коленвала проворачивайте коленвал по часовой стрелке до совмещения метки на демпфере крутильных колебаний с меткой на картере шестерен.

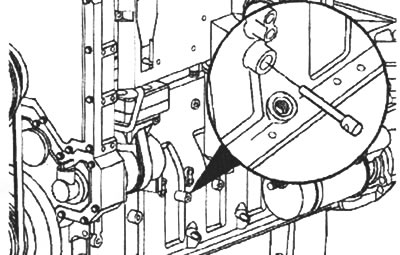

Заблокируйте вращение коленвала при помощи штифта для фиксации коленвала.

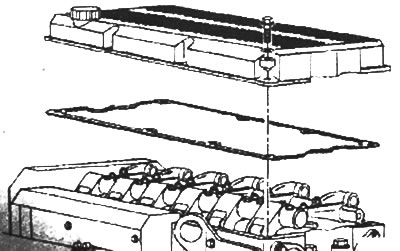

Снимите клапанную крышку и прокладку, см. соответствующий раздел.

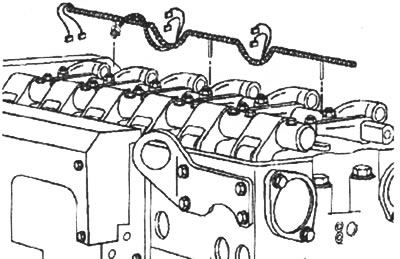

Снимите электропроводку моторного тормоза, см. соответствующий раздел.

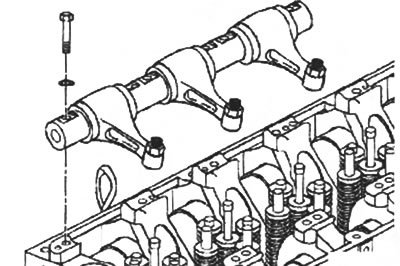

Снимите оси коромысел, см. соответствующий раздел.



Снимите верхнюю и нижнюю крышки картера шестерен, см. соответствующие разделы.
