Снятие
Снимите клапанную крышку, см. соответствующий раздел.
Снимите электропроводку моторного тормоза, см. соответствующий раздел.

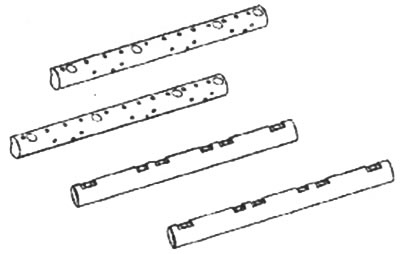

Внимание! На двигателе установлены четыре вала коромысел: передний клапанов и моторного тормоза, задний клапанов и моторного тормоза, передний форсунок и задний форсунок.
При снятии, в зависимости от положения коленвала, какие-то клапана (и, соответственно, коромысла) будут свободны, а какие-то - прижаты. Не вворачивайте регулировочные винты.
Ослабьте стопорные гайки регулировочных винтов. Отверните регулировочные винты против часовой стрелки до освобождения коромысел.

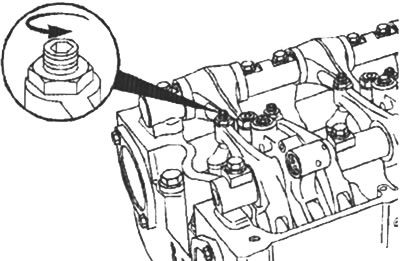

Выверните крепежные болты валов коромысел клапанов и моторного тормоза. Снимите валы с коромыслами.
Выверните крепежные болты валов коромысел форсунок. Снимите валы с коромыслами.
Снимите клапанные перемычки.
Во избежание избыточного износа при дальнейшей эксплуатации отметьте взаимное расположение деталей. Коромысла должны устанавливаться на те места, с которые они были сняты.
Снимите коромысла с валов. Снимите пружины коромысел моторного тормоза. Снимите стопорные гайки и регулировочные винты.
Очистка
Очистите детали паром и высушите сжатым воздухом. При необходимости используйте растворитель. Особое внимание уделите проходимости масляных каналов валов.
Проверка для повторного использования
Убедитесь в отсутствии трещин и других повреждений валов коромысел. В нескольких местах измерьте внешние диаметры залов коромысел. В случае необходимости замените вал (валы).
Проверьте коромысла на предмет отсутствия трещин и избыточного износа. Проверьте состояние резьб. В случае необходимости замените.
Очистите паром и высушите сжатым воздухом клапанные перемычки. стопорные гайки и регулировочные винты. Проверьте детали на предмет наличия трещин, избыточного износа и других повреждений Обратите особое внимание на рабочие поверхности клапанных перемычек. В случае необходимости замените поврежденные детали.
Установка

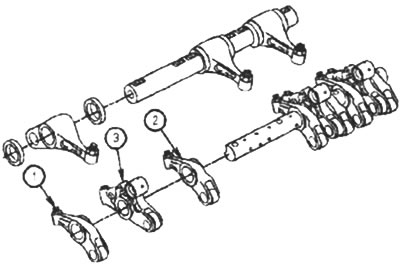

Установка производится в порядке, обратном снятию. Порядок установки коромысел клапанов и моторного тормоза на вал показан на рис.
1 - коромысло выпускного клапана. 2 - коромысло впускного клапана. 3 - коромысло моторного тормоза.
Очистите отверстия под крепежные болты валов коромысел и масляные каналы. Установите клапанные перемычки. Установите сборки валов коромысел клапанов/моторного тормоза. Для правильной установки на вале коромысел клапанов/моторного тормоза имеется проточка.
Перед установкой смажьте резьбы крепежных болтов тонким слоем чистого моторного масла 15W-40. Для правильной посадки вала установите и затяните передний болт (см. рис.) моментом 13 Нм. Установите остальные крепежные болты. Затяните передний болт (см. рис.) моментом 68 Нм. Затяните остальные болты моментом 68 Нм.
[Текст взят с портала проекта autoinstruction.ru]

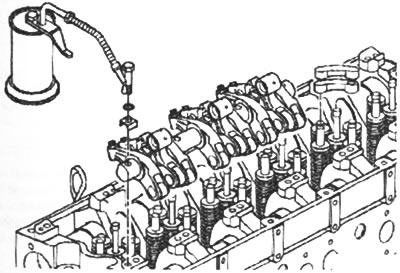

Отверните болты по одному на 360". Затем затяните в последовательности от центра к внешним сторонам двигателя в два этапа. 1-й этап: затяните моментом 30 Нм 2-й этап: дотяните на угол 60°.
Установите сборки валов коромысел форсунок. Перед установкой смажьте резьбы крепежных болтов тонким слоем чистого моторного масла 15W-40. Затяните болты (см. рис.) моментом 68 Нм.

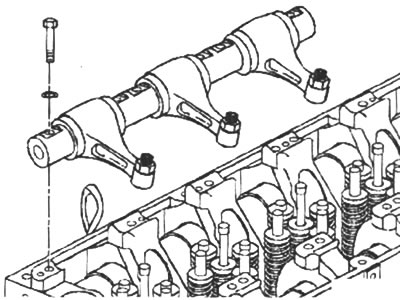

Отверните болты по одному на 360' Затем затяните в последовательности от центра к внешним сторонам двигателя в два этапа. 1-й этап: затяните моментом 30 Нм. 2-й этап, дотяните на угол 60°.
Отрегулируйте зазоры в механизме привода клапанов и форсунок, см. соответствующий раздел.
Установите проводку моторного тормоза, см. соответствующий раздел.
Установите клапанную крышку с прокладкой, см. соответствующий раздел.
