Воздушные фильтры — описание конструкции

  • Главная
  • Статьи и новости
  • Устройство автомобилей
  • Воздушные фильтры — описание конструкции
0

Оглавление: Сухие воздушные фильтры ↓ Инерционно-масляные воздушные фильтры ↓
Двигатели за один час работы потребляют от 200 до 350 м3 воздуха. В воздухе содержится большое количество пыли. Если эта пыль попадет в двигатель, то в цилиндрах она смешается с маслом и превратится в абразивную смесь, которая вызовет интенсивный износ цилиндропоршневой группы, а также клапанного механизма. Пыль, проникающая в карбюратор, может привести к засорению жиклеров, изменению качества горючей смеси, падению мощности и экономичности двигателя.

Для очистки воздуха применяются воздушные фильтры. На двигателях легковых автомобилей в основном применяются воздушные фильтры с сухим фильтрующим элементом, а на двигателях грузовых автомобилей чаще устанавливаются инерционно-масляные воздушные фильтры.

К воздушным фильтрам предъявляют следующие требования:
  • эффективность очистки воздуха от пыли;
  • малое гидравлическое сопротивление;
  • необходимая пылеемкость;
  • надежность в работе и удобство в обслуживании;
  • технологичность конструкции.

Воздушные фильтры очищают воздух на 95...96%, благодаря чему в условиях значительной запыленности износ деталей снижается в 1,5—2 раза.

Сухие воздушные фильтры



Сухие фильтры состоят из корпуса 2 (рис. 7.18), который крепится на карбюраторе при помощи кронштейна 1. Корпус закрывается крышкой 6, закрепляемой на кронштейне 3. В корпусе установлен бумажный фильтрующий элемент 4. Крышка крепится через шайбу 8 гайкой 7. Для вентиляции картера двигателя на крышке имеется патрубок с закрепленным на нем шлангом 9. Воздух в корпус фильтра 2 поступает через воздухозаборник 10. Для забора подогретого воздуха имеется гофрированный шланг 11 и рычажок заслонки воздухозаборника 12. Шланг 9 соединяется с патрубком 13.

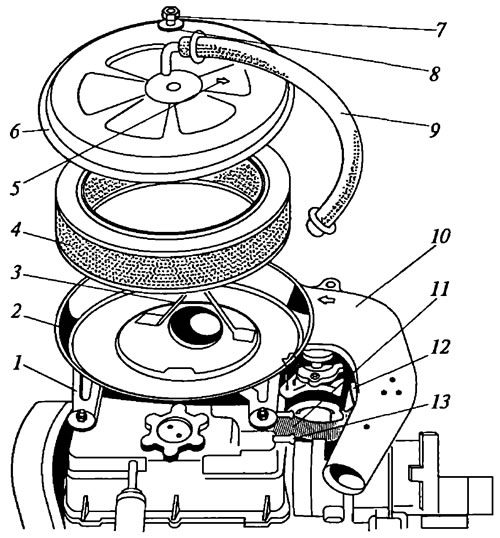

Рис. 7.18. Сухой воздушный фильтр: 1 - кронштейн…

Рис. 7.18. Сухой воздушный фильтр: 1 - кронштейн крепления корпуса фильтра; 2 - корпус фильтра; 3 - кронштейн крепления крышки; 4 - фильтрующий элемент; 5 - стрелка установки крышки; 6 - крышка; 7 - гайка крепления крышки; 8 - шайба; 9 - верхний вытяжной шланг вентиляции картера; 10 - воздухозаборник; 11 - гофрированный шланг подогретого воздуха; 12 - рычажок заслонки воздухозаборника; 13 - патрубок верхнего вытяжного шланга


Воздух через воздухозаборник поступает внутрь корпуса и проходит через поры фильтрующего элемента; при этом механические частицы оседают на поверхности фильтрующего элемента 4. Очищенный воздух поступает в смесительные камеры карбюратора. В холодное время года для лучшего испарения бензина необходимо забирать уже нагретый воздух. Для этого рычажок 12 следует повернуть, перекрыв заслонкой доступ холодного воздуха, а через гофрированный шланг будет поступать прогретый воздух.

Инерционно-масляные воздушные фильтры



Эти фильтры (рис. 7.19) состоят из корпуса 16, крышки 12 и фильтрующего элемента 6, вокруг которого имеется кольцевая щель 14. В корпусе устроена масляная ванна 2, заполненная отработанным моторным маслом.

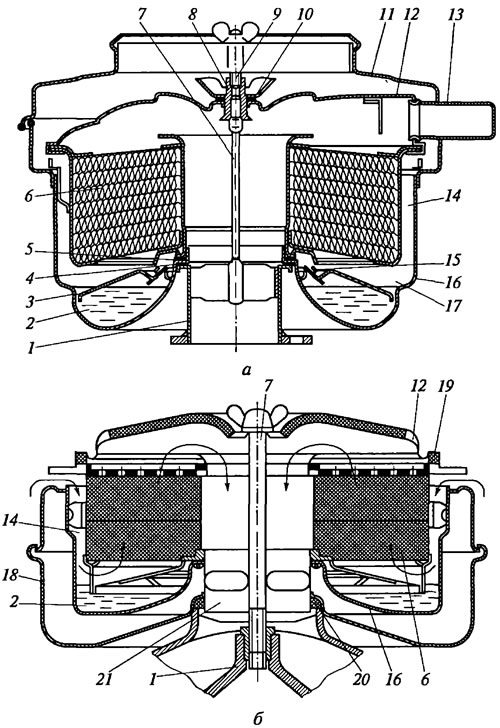

Рис. 7.19. Инерционно-масляные воздушные фильтры:…

Рис. 7.19. Инерционно-масляные воздушные фильтры: а - двигателя автомобиля ЗИЛ; б - дизеля; 1, 11 - переходники; 2 - масляная ванна; 3 - отражатель; 4, 5, 10, 19, 20 - уплотнительные прокладки; 6 - фильтрующий элемент; 7 - стяжной винт; 8 - гайка-барашек; 9 - винт с барашком; 12 - крышка; 13 - патрубок отбора воздуха в компрессор; 14 - кольцевая щель; 15 - кольцевое окно; 16 - корпус фильтра; 17 - полость; 18 - корпус глушителя системы впуска; 21 - центральная труба


Прежде чем поступить в патрубок карбюратора, воздух должен пройти через щель между корпусом и крышкой или через приемное окно по кольцевой щели 14 до нижнего края корпуса фильтрующего элемента 6, в полости 17 повернуть на 180° и идти вверх через элемент 6. Пройдя сквозь фильтрующий элемент, воздух вновь поворачивает на 180° и направляется в смесительные камеры карбюратора. Когда воздух доходит до нижнего края фильтрующего элемента и резко изменяет направление своего движения, механические частицы из-за инерции не успевают развернуться, ударяются о поверхность масла и прилипают к нему. Поток воздуха, резко изменив направление движения, срывает с поверхности масла мельчайшие капельки и вместе с мелкой пылью поступает в фильтрующий элемент. Мелкие частицы пыли прилипают к нитям фильтрующего элемента, задерживаются и капельки масла. По мере накопления масло стекает обратно в масляную ванну, смывая на своем пути пыль с фильтрующего элемента 6 и отражателя 3.



В летнее время воздух поступает в воздушный фильтр непосредственно из атмосферы, а в холодное время года — подогретый из пространства под капотом двигателя. Для этого горловина воздушного фильтра у двигателей автомобилей ЗИЛ имеет гофрированный патрубок, прижатый к воздуховоду.

[Весь материал скопирован с сайта: www.AutoInstruction.ru]

Регулируется поток воздуха к фильтру при помощи заслонки. Если заслонка опущена, то воздух забирается из атмосферы, а если при помощи ручки поднять заслонку, то воздух будет поступать в фильтр уже подогретый работающим двигателем. Заслонка удерживается в нужном положении пружиной.

У двигателей с большим потреблением воздуха корпус фильтра помещается внутри корпуса глушителя системы впуска 18.
Статья проверена экспертом: Николай Сидоров
