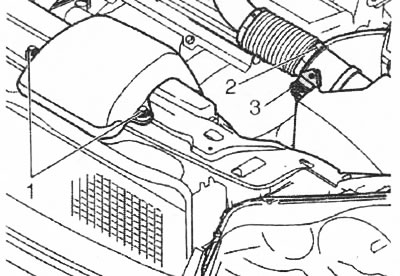

Снятие корпуса воздухоочистителя
Зажигание выкл. Снимите корпус воздухоочистителя в сборе с впускной трубой.

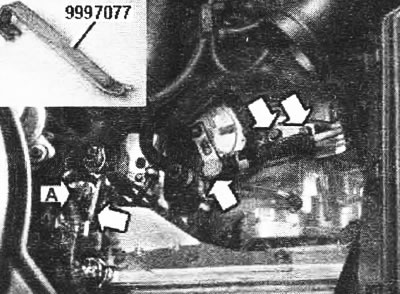

Снятие троса переключателя передач и разъема
Снимите трос КП с рычага. Используйте монтировку 999 7077 и крепление троса от КП. Отсоедините крепление и разъем КП от кронштейна. Снимите ленточные хомуты жгута проводов и крепление в крышке системы управления. Разъедините разъем А датчика выбранной передачи. Снимите датчик выбранной передачи с крепления.
Снятие датчика выбранной передачи
Снимите: рычаг тяги механизма переключения передач, гайку, стопорную шайбу и резиновое уплотнение, которые крепят датчик выбранной передачи к тяге механизма переключения передач, 2 винтов, датчик выбранной передачи.
Материал заимствован у портала: AutoInstruction.ru

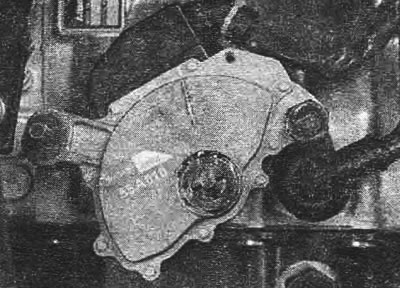

Установка датчика выбранной передачи
Установите: датчик. Слегка затяните 2 винта. Установите резиновую шайбу, стопорную шайбу и гайку на датчик. Затяните гайку. Зафиксируйте гайку стопорной шайбой. Отрегулируйте датчик выбранной передачи.

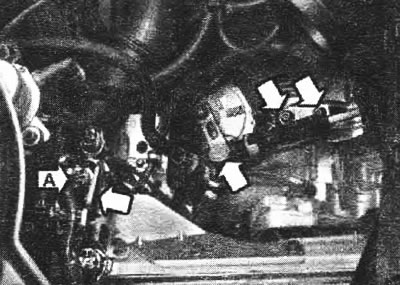

Установка рычага и датчика выбранной передачи
Установите: рычаг тяги механизма переключения передач. Затяните гайку. Установите трос переключателя передач на КП. Используйте 2 винта М8. Затяните. Вдавите шаровой шарнир троса в нужное место на рычаге. Установите разъем датчика выбранной передачи на крепление. Подсоедините разъем. Смонтируйте жгут проводов при помощи ленточных хомутов. Вдавите крепление жгута проводов на место в крышке системы управления. Установите крепление разъемов на кронштейн. Установите корпус воздухоочистителя с разъемами.
