Снятие верхнего раскоса
Снимите: 4 винта на опорных стаканах подвески, винты на верхней опоре двигателя, верхний раскос.
Отсоединение разъема
Снимите: 2 разъема с (ЕСМ). Наденьте ленточный хомут на жгут проводов, датчик массового расхода воздуха.
Снятие воздухоочистителя
Снимите: тормозной шланг с вакуумного насоса, 2 винта со шланга чистого воздуха на передней панели, шланг чистого воздуха, воздухоочиститель, вытянув его наверх. Снимите верхнюю крышку двигателя, вытянув ее наверх.
Снятие крышки над сервонасосом
Снимите: 2 винта на крышке над сервонасосом, крышку.
Снятие компонентов
Снимите: разъем с датчика давления и температуры (1), 2 вакуумных шланга обратного клапана распределительной заслонки (2) Снимите крышку расширительного бачка. Поднимите автомобиль.
Снятие защитной пластины
На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед. Выверните 6 винтов. Поднимите и сдвиньте брызговик вперед. Снимите брызговик.
Слив ОЖ
Откройте кран на нижнем левом краю радиатора. Слейте ОЖ в чистую емкость. Закройте кран.
Установка защитной пластины
Установите: защитную пластину, 6 винтов; затяните. Опустите автомобиль.
Снятие верхней опоры двигателя
Снимите: 4 винта, верхнюю опору двигателя.
Снятие впускного коллектора
Снимите: тормозной шланг (1) с впускного коллектора, сняв хомут, впускной шланг между воздухоочистителем и корпусом дроссельной заслонки, сняв 2 хомута для шлангов, 2 гайки корпуса дроссельной заслонки, 2 винта на корпусе дроссельной заслонки. Отогните в сторону корпус дроссельной заслонки.
Отсоедините 2 шланга ОЖ с корпуса дроссельной заслонки и один - с распределительной трубы.
Снятие впускного коллектора
Снимите: хомут для шланга на вакуумном шланге, вакуумный шланг (1)
2 винта на невозвратном клапане для вентиляции картера, невозвратный клапан для вентиляции картера (2).
Снятие верхнего впускного коллектора
Снимите: 21 винт на впускном коллекторе, верхний впускной коллектор. Выбросьте прокладки. Слейте топливо из системы.
Отсоедините топливопроводы, сняв быстродействующий замок.
Снятие топливной магистрали
Снимите: шланг вентиляции картера между головками цилиндров, сняв 2 хомута, 3 винта с топливной магистрали, 2 винта на датчике давления топлива. Поднимите наверх узел топливной магистрали с инжектором и отведите в сторону.
Снятие нижнего впускного коллектора
Снимите: 12 винтов, нижний впускной коллектор. Выбросьте прокладки.
Снятие катушек зажигания, цилиндр 1, 3, 5 и 7 (блок 1)
Снимите: 2 разъема соленоидов переменной синхронизации клапанов и 4 разъема катушек зажигания, 2 гайки кабеля заземления, 2 крепежных винта верхней крышки двигателя, 4 винта катушек зажигания, 4 катушки зажигания.
Снятие крышки клапанного механизма, цилиндры 1, 3, 5 и 7 (блок 1)

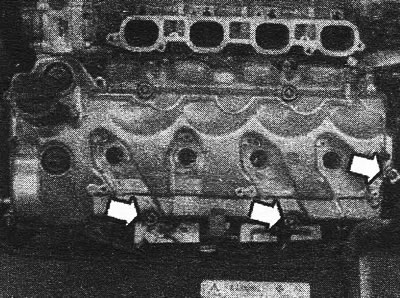

Снимите: щуп, верхнюю гайку на кронштейне жгута проводов лямбда-зонда, нижнюю гайку, кронштейн жгута проводов лямбда-зонда.
Снимите: 3 блока винтов/штырей, 4 винта, крышку клапана. Выбросьте прокладку.
Снятие катушек зажигания, цилиндр 2, 4, 6 и 8 (блок 2)
Снимите: 2 винта держателя топливо-провода/кабельного канала, крепежные винты верхней крышки двигателя, 2 гайки кабеля заземления, 2 разъема соленоидов переменной синхронизации клапанов и 4 разъема катушек зажигания, разъем регулируемого впускного клапана. Отогните в сторону жгут проводов/канал. Снимите: 4 винта катушек зажигания, 4 катушки зажигания. Снимите ремень для агрегатов.

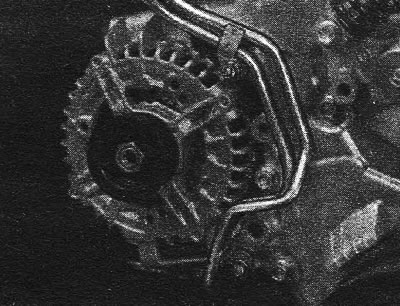

Снятие топливопровода к двигателю
Снятие верхней гайки крепления топливопровода.
Поднимите автомобиль. Снимите: правое переднее колесо, нижний винт крепления топливопровода. Опустите автомобиль.
Снятие крышки клапанного механизма, цилиндры 2, 4, 6 и 8 (блок 2)
Снимите: 7 винтов, крышку клапана. Выбросьте прокладку.
Установка крышки клапанного механизма, цилиндр 2, 4, 6 и 8 (блок 2)
Установите: новую прокладку, крышку клапана, 7 винтов; затяните, 2 кабеля заземления; затяните винты.
Установка топливопровода к двигателю
Установите: нижний винт крепления топливопровода, правое переднее колесо, защитную пластину (передвижная пластина), 6 винтов; затяните, верхнюю гайку крепления топливопровода.
Установка катушек зажигания, цилиндр 2, 4, 6 и 8 (блок 2)
Установите: 4 катушки зажигания; затяните винты, жгут проводов в крышке клапана; затяните 2 винта. Соедините разъемы с: катушками зажигания, соленоидами переменной синхронизации клапанов, разъемом регулируемого впускного клапана.
Установка крышки клапанного механизма, цилиндр 1, 3, 5 и 7 (блок 1)
(Оригинал выложен на портале: AutoInstruction.ru)
Установите: новую прокладку, крышку клапана, 3 блока винтов/штырей; затяните, 4 винта; затяните.
Установка катушек зажигания, цилиндр 1, 3, 5 и 7 (блок 1)
Установите: 4 катушки зажигания; затяните винты, 2 кабеля заземления и верхний держатель шланга ОЖ; затяните, 2 крепежных винта на Жгуте проводов и верхней крышке двигателя, 4 катушки зажигания и 2 разъема соленоидов переменной синхронизации клапанов.
Установка кронштейна жгута проводов лямбда-зонда
Установите: кронштейн жгута проводов лямбда-зонда, верхнюю гайку на кронштейне; затяните, нижнюю гайку; затяните, щуп.
Установка нижнего впускного коллектора
Установите: новые прокладки, нижний впускной коллектор. Затяните 12 винтов.
Установка топливной магистрали
Смажьте уплотнительные кольца на инжекторах вазелином или аналогичной смазкой. Установите: узел топливной магистрали с инжектором, 3 винта топливной магистрали; затяните, 2 винта на датчике давления топлива, шланг вентиляции картера и 2 хомута. Убедитесь, что при присоединении слышен щелчок. Соедините трубопровод подачи топлива и закрепите его в хомуте.
Установка верхнего впускного коллектора
Установите: новые прокладки, верхний впускной коллектор. Затяните 21 винт.
Установка шлангов к впускному коллектору
Установите: вакуумный шланг (1), хомут для шланга на вакуумном шланге, невозвратный клапан для вентиляции картера (2), 2 винта на невозвратном клапане.
Установка компонентов
Установите: разъем к датчику давления и температуры (1), 2 вакуумных шланга обратного клапана распределительной заслонки (2).
Установка модуля электронной дроссельной заслонки (ЕТМ)
Установите: новую прокладку, корпус дроссельной заслонки, 2 гайки. Затяните. Установите 2 винта; затяните. Установите шланг ОЖ к корпусу дроссельной заслонки; присоедините хомут. Установите тормозной вакуумный шланг (1) к всасывающей трубе, шланг между корпусом дроссельной заслонки и воздухоочистителем; затяните хомуты для шлангов, разъем к корпусу дроссельной заслонки. Установите верхнюю опору двигателя. Затяните 4 винта М10. Установите ремень для агрегатов.
Установка крышки над сервонасосом
Установите: крышку над сервонасосом, 2 винта; затяните.
Установка верхних крышек двигателя
Установите крышки двигателя и вдавите их в держатели.
Установка верхнего раскоса
Установите: верхний раскос между опорными стаканами подвески, 4 винта на опорном стакане подвески; затяните, винт опоры раскоса на верхней опоре двигателя; затяните.
Установка воздухоочистителя
Установите: воздухоочиститель; затяните хомут для шланга на датчике массового расхода воздуха. Установите тормозной вакуумный шланг на тормозной насос, шланг чистого воздуха, 2 винта со шланга чистого воздуха на передней панели, 2 разъема на (ЕСМ), разъем на датчик массового расхода воздуха, ленточный хомут на жгут проводов в корпусе воздухоочистителя, крышку на воздухоочиститель. Убедитесь, что выпускной шланг заправочной установки не зажат, так как это может повредить систему охлаждения.
Заправьте ОЖ. Установите крышку на расширительном бачке. Выполните пробный прогон двигателя, пока не откроется термостат. Проверьте на утечки. Залейте ОЖ при необходимости. Проверьте уровень масла в двигателе и КП. Запустите двигатель и дайте ему нагреться до нормальной рабочей температуры.
