Регулировочные размеры
Ниже приведены размеры зазора кузова, измеренные во время изготовления автомобиля. Размеры являются средним значением размеров новых автомобилей. Измерения выполняются на окрашенном кузове. Если кузов не окрашен, зазор увеличивается приблизительно на 0,2 мм. Эти измерения являются разными для разных автомобилей. Этот список является всего лишь ориентиром, из которого следует исходить. Не приведено ни максимальных, ни минимальных размеров; следует принимать во внимание вид зазоров по отношению к поверхностям. Заключительная проверка/регулировка должна выполняться, когда автомобиль окрашен. Если на белом автомобиле установлено неокрашенное черное переднее крыло, будет очень сложно увидеть зазор между крылом и дверью.
Регулировка уровня (применимо при регулировке дверей, крыльев и люков)
Передний компонент должен заходить на задний компонент (см. иллюстрацию), частично в целях безопасности в случае столкновения и частично для уменьшения шума ветра. Размер М1 = 0,5 мм.

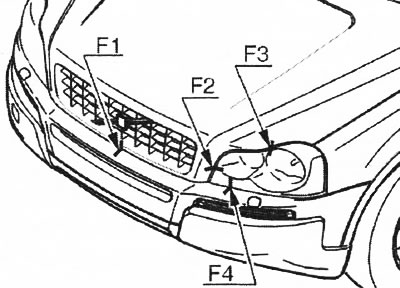

F1 = 7,0 мм; F2 = 5,3 мм; F3 = 4,0 мм; F4 = 2,0 мм

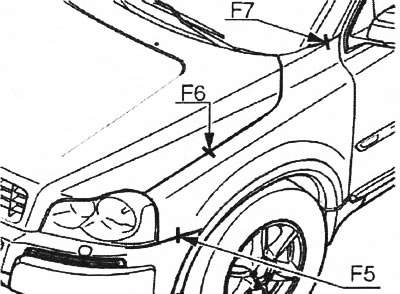

F5 = 1,0 мм; F6 = 3,0 мм; F7 = 2,6 мм

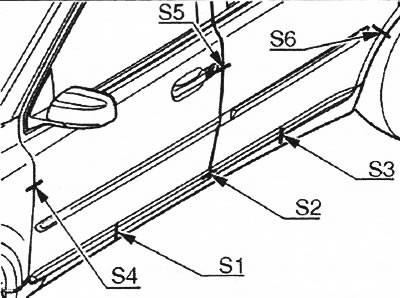

S1 = 4,6 мм; S2 = 4,5 мм; S3 = 4,6 мм; S4 = 4,9 мм; S5 = 4,5 мм; S6 = 4,0 мм

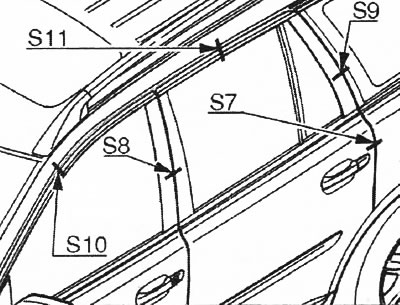

S7 = 4,5 мм; S8 = 4,5 мм 39 = 4,8 мм; 310 = 4,8 мм; 311 = 4,8 мм

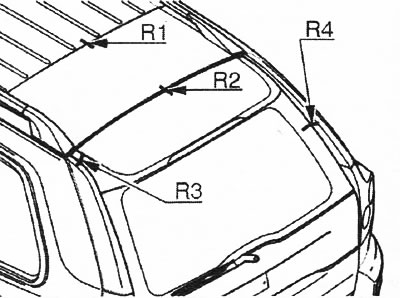

R1 = 4,0 мм; R2 = 4,8 мм; R3= 1,6 мм; R4 = 4,0 мм

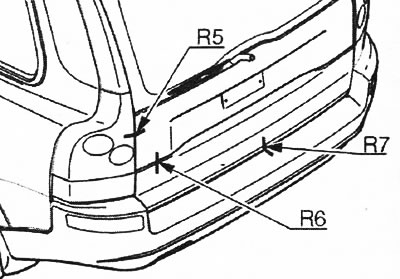

R5 = 4,2 мм; R6 = 4,0 мм; R7 = 5,0 мм
