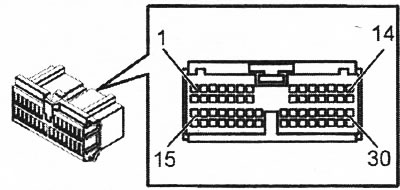

Разъем А модуля двери водителя/модуля двери пассажира
Разъем А, выводы #А1 #А30. Следующие значения получены при измерении между соответствующим выводом в колонке 1 и выводом #А6 (заземление), если не указано иначе. Значения измеряются при модуле управления в режиме "активный режим" (Active mode). Перед снятием показаний с помощью измерительного блока проверьте выводы заземления, как указано выше.
- U = напряжение постоянного тока в Вольтах (В)
- U1 = напряжение аккумулятора в Вольтах (В)
- U2 = напряжение, близкое к 0 В

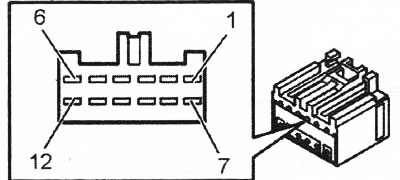

Разъем В модуля двери водителя/модуля двери пассажира
Разъем В, выводы #В1-#В12. Следующие значения получены при измерении между соответствующим выводом в колонке 1 и выводом #В9 (заземление сигнала), если не указано иначе.
- U = напряжение постоянного тока в Вольтах(В)
- U1 = напряжение аккумулятора в Вольтах (В)
- U2 = напряжение, близкое к 0 В
Разъем А модуля двери водителя/модуля двери пассажира
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключите зажигание. Активировано/не активировано | Включите зажигание. Активировано/не активировано | Другие |
| #1 | #А1 | - | - | - | - |
| #2 | #А2 | Кабель связи модуля управления (CAN Н) | 2,5-3,5 В | 2,5-3,5 В | - |
| #3 | #АЗ | Кабель связи модулей управления (CAN L) | 1,5-2,5 В | 1,5-2,5 В | - |
| #4 | #А4 | - | - | - | - |
| #5 | #А5 | - | - | - | - |
| #6 | #А6 | Масса, замок двери (31) | 0 В | 0 В | - |
| #7 | #А7 | Лампа предупреждения об открытой двери (лампа D) | U1/0 В | U1/0B | Не используется на всех автомобилях |
| #8 | #А8 | Масса, потенциометр дверного зеркала (31S) | 0 В/0 В | 0 В/0 В | Не используется на всех автомобилях |
| #9 | #А9 | Сигнал потенциометра дверного зеркала (вправо/влево) | 0 В/0 В | Между 1-4 В | Не используется на всех автомобилях |
| #10 | #А10 | Сигнал потенциометра дверного зеркала (вверх/вниз) | 0 В/0 В | Между 1-4 В | Не используется на всех автомобилях |
| #11 | #А11 | Замок двери (DL) | 0 В в запертом положении, 12 В в незапертом положении | 0 В в запертом положении, 12 В в незапертом положении | - |
| #12 | #А12 | Отпирание (ULK) | 0 В, при отпирании | 0 В, при запирании | Отоприте ключом |
| #13 | #А13 | Заприте (LK) | 0 В, при запирании | 0 В, при запирании | Заприте ключом |
| #14 | #А14 | Датчик температуры (Tempi) | 20°С - 2450 Ом, 30°С - 1550 Ом | 20°С - 2450 Ом, 30°С - 1550 0м | Измеряет отсоединение по отношению к Тетр- (вывод #А18) |
| #15 | #А15 | - | - | - | - |
| #16 | #А16 | Датчик Холла (Н+) | U1 | U1 | - |
| #17 | #А17 | - | - | - | - |
| #18 | #А18 | Датчик температуры (Тетр-) | - | - | Измеряет по отношению к выводу#А14 |
| #19 | #А19 | Датчик Холла (Н-) | 0 В/0 В | 0 В/0 В | |
| #20/22 | #А20/А22 | - | - | - | - |
| #23 | #А23 | Датчик Холла 1 (Н1) | 2,4 В при движущемся автомобиле, 0 В или 5 В при остановке | 2,4 В при движущемся автомобиле, 0 В или 5 В при остановке | Импульсный сигнал |
| #24 | #А24 | Датчик Холла 2 (Н2) | 2,4 В при движущемся автомобиле, 0 В или 5 В при остановке | 2,4 В при движущемся автомобиле, 0 В или 5 В при остановке | Импульсный сигнал |
| #25 | #А25 | Электропитание на потенциометр дверного зеркала | 0 В/0 В | 5В/5В | Не используется на всех автомобилях |
| #26 | #А26 | Электродвигатель дверного зеркала 1 (МХ+) | 0 В | U1/0 B | При движении вверх и вправо этот выход считается задействованным |
| #27 | #А27 | Общий электродвигатель дверного зеркала (МС) | 0 В | U1/0 B | При движении вниз и вправо этот выход считается задействованным |
| #28 | #А28 | Электродвигатель дверного зеркала 2 (МГ+) | 0 В | U1/0 B | При движении вниз и влево этот выход считается задействованным |
| #29 | #А29 | Электродвигатель дверного зеркала 3 (MF+) | 0 В | U1/0 B | Задействован при повороте |
| #30 | #А30 | - | - | - | - |
Разъем В модуля двери водителя модуля двери пассажира
| Вывод, измерительный блок | Вывод, модуль управления | Тип сигнала | Выключите зажигание. Активировано/не активировано | Включите зажигание. Активировано/не активировано | Другие |
| #15 | #81 | Электродвигатель замка 2 (М3) | U1/0 B | U1/0 B | Включен при блокировке |
| #16 | #В2 | Электродвигатель замка 1 (М1) | U1/0 B | U1/0 B | Активирован при запирании |
| #17 | #ВЗ | Электродвигатель стеклоподъемника (М-) | 0 В | U1/0 B | Активирован при опускании стекла окна |
| #18 | #В4 | Электродвигатель стеклоподъемника (М+) | 0 В | U1/0 B | Активирован при поднимании стекла окна |
| #19 | #В5 | Масса, питание (31Р) | 0 В | 0 В | - |
| #20 | #В6 | Электродвигатель запирания, общий (М2) | U1/0B | U1/0 B | Активирован при отпирании |
| #21 | #В7 | Электропитание, сигнал (ЗОБ) | U1 | U1 | - |
| #22 | #В8 | Лампа,дверное зеркало | U1/0B | U1/0B | - |
| #23 | #В9 | Масса, сигнал (31S) | 0 В | 0 В | - |
| #24 | #В10 | Обогрев дверного зеркала (Mi-) | 0 В | 0 В | - |
| #25 | #В11 | Обогрев дверного зеркала (Mi +) | U1/0 В | U1/0 B | Активировано при нажатии на кнопку |
| #26 | #В12 | Электропитание, мощность (ЗОР) | U1 | U1 | - |
