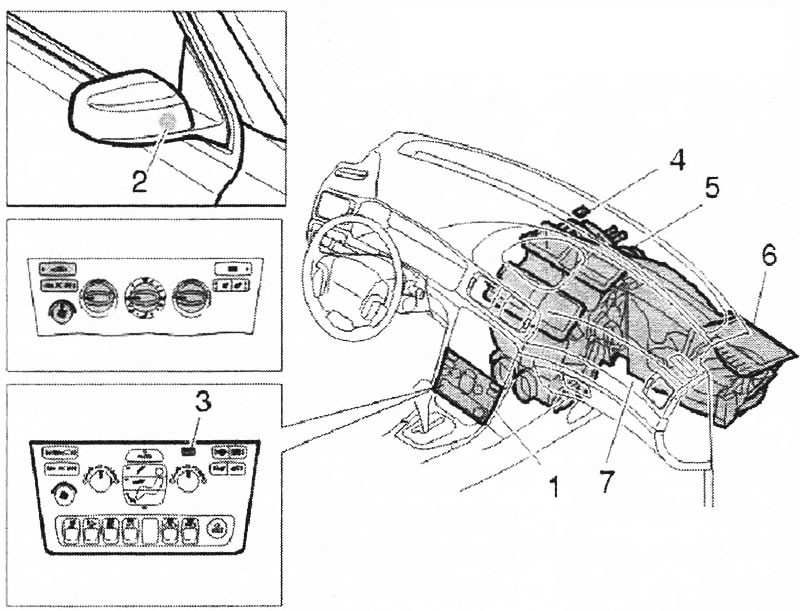

Салон/дверное зеркало
1. Блок управления микроклиматом; 2. Датчик наружной температуры; 3. Датчик температуры в салоне (система электронного управления микроклиматом); 4. Датчик солнечного излучения (ЕСС); 5. Блок управления микроклиматом; 6. Датчик качества воздуха; 7. Мультифильтр/фильтр
Блок управления микроклиматом
1. Теплообменник; 2. Испаритель; 3. Электродвигатель вентилятора; 4. Блок питания; 5. Электродвигатель заслонки, датчик положения, рециркуляция; 6. Электродвигатель заслонки, температура, правое положение; 7. Электродвигатель заслонки, температура, левое положение; 8. Электродвигатель заслонки; 9. Серводвигатель заслонки антиобледенителя (ЕСС); 10. Вывод трубы ОЖ: в моторный отсек и из него; 11. Датчик температуры, испаритель (ЛРК); 12. Датчик температуры, испаритель (ПРК)
[Весь материал скопирован с сайта: AutoInstruction.ru]

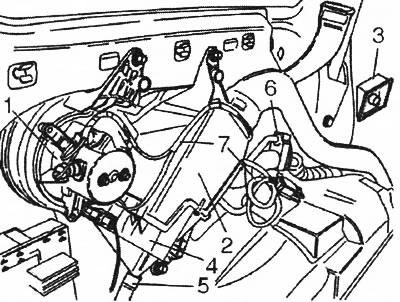

Задний блок управления микроклиматом
1. Электродвигатель вентилятора; 2. Испаритель; 3. Выключатель, скорость вентилятора; 4. Корпус испарителя, нижний; 5. Сливной шланг; 6. Труба на заднем расширительном клапане - моторный отсек; 7. Жгут проводов
Моторный отсек
1. Компрессор; 2. Компрессор трубы; 3. Конденсатор; 4. Шланги и трубы в узловой точке лонжерон компрессор; 5. Труба на расширительном клапане - узловая точка, лонжерон; 6. Расширительный клапан; 7. Труба, расширительный бачок - расширительный клапан; 8. Промежуточная труба между расширительным; бачком-элементом конструкции и расширительным клапаном; 9. Аккумулятор; 10. Сервисный клапан; 11. Сервисный клапан, заполнение/опорожнение; 12. Датчик давления
