Датчик температуры в салоне (только система электронного управления микроклиматом): Этот параметр показывает значение от датчика температуры в салоне. (ССМ) использует сигнал для регулирования микроклимата в салоне в положении АВТО (AUTO). Диапазон измерения -40-90°С. Значение должно соответствовать окружающей температуре.
Желаемое положение, электродвигатель заслонки, антиобледенитель: Значение показывает, насколько должна быть открыта заслонка антиобледенителя, чтобы соответствовать желаемому управлению микроклиматом. (ССМ) передает значение в модуль электродвигателя заслонки (DMM), антиобледенитель, по шине LIN. Диапазон измерения 0-100%. 100% является полным зарядом. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Фактическое положение, электродвигатель заслонки, антиобледенитель: Это значение показывает, насколько открыта заслонка антиобледенителя. (ССМ) получает значение от модуля электродвигателя заслонки (DMM) антиобледенителя по шине LIN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Желаемое положение, электродвигатель заслонки, рециркуляция: Значение показывает, насколько должна быть открыта заслонка рециркуляции, чтобы соответствовать желаемому управлению микроклиматом. (ССМ) передает значение в (DMM), рециркуляция, по шине LIN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Фактическое положение, электродвигатель заслонки, рециркуляция: Это значение показывает, насколько открыта заслонка рециркуляции. (ССМ) получает значение от (DMM), рециркуляция, по шине LIN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
[Оригинал опубликован на веб-сайте: Autoinstruction]
Желаемое положение, электродвигатель заслонки, температура слева: Значение показывает, насколько должна быть открыта заслонка регулировки температуры слева, чтобы соответствовать желаемому управлению микроклиматом. (ССМ) передает значение в (DMM), температура, слева, по шине LIN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Фактическое положение, электродвигатель заслонки, температура слева: Это значение показывает, насколько открыта заслонка регулировки температуры слева. (ССМ) получает значение от (DMM), температура, слева, по шине LIN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Желаемое положение, электродвигатель заслонки, температура справа: Значение показывает, насколько должна быть открыта заслонка регулировки температуры справа, чтобы соответствовать желаемому управлению микроклиматом. (ССМ) передает значение в (DMM) регулировки температуры, справа, по шине LIN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Фактическое положение, электродвигатель заслонки, температура справа: Это значение показывает, насколько открыта заслонка регулировки температуры справа. (ССМ) получает значение от (DMM) регулировки температуры, справа, по шине UN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Желаемое положение, электродвигатель заслонки, распределение воздуха: Значение показывает, насколько должна быть открыта заслонка распределения воздуха, чтобы соответствовать желаемому управлению микроклиматом. (ССМ) передает значение в (DMM), распределение воздуха, по шине UN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Фактическое положение, электродвигатель заслонки, распределение воздуха: Это значение показывает, насколько открыта заслонка распределения воздуха. (ССМ) получает значение от (DMM), распределение воздуха, по шине UN. Диапазон измерения 0-100%. 0% соответствует полностью закрытой заслонке, а 100% соответствует полностью открытой заслонке.
Запрошенная скорость вентилятора обдува: Значение показывает, насколько сильно должен дуть вентилятор обдува, чтобы соответствовать желаемому управлению микроклиматом. (ССМ) управляет скоростью вентилятора обдува, передавая сигнал в (СЕМ). Диапазон измерения 0-100%. 0% соответствует выключенному вентилятору обдува, 100% соответствует максимальной скорости вентилятора обдува.
Электропитание: Это значение показывает электропитание на (ССМ). Диапазон измерения 0-50 В. Нормальное значение приблизительно 12 В (напряжение аккумулятора).
Значения давления, система кондиционирования
| Компонент | Давление |
| Отключение компрессора при высоком давлении | 30 бар |
| Предохранительный клапан | 38 бар |

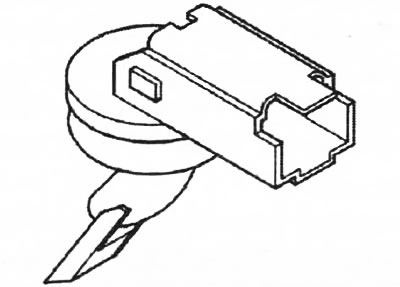

Значения сопротивления, датчик температуры испарителя
Технические характеристики компонента дают значение компонента без подсоединенного разъема.
Значения измерений, сопротивление
- -40°С = приблизительно 91,8 кОм
- -35°С = приблизительно 66,3 кОм
- -30°С = приблизительно 48,4 кОм
- -25°С = приблизительно 35,7 кОм
- -20°С = приблизительно 26,6 кОм
- -15°С = приблизительно 20,0 кОм
- -10°С = приблизительно 15,2 кОм
- -5°С = приблизительно 11,6 кОм
- 0°С = приблизительно 9,0 кОм
- 5°С = приблизительно 7,0 кОм
- 10°С = приблизительно 5,5 кОм
- 15°С = приблизительно 4,3 кОм
- 20°С = приблизительно 3,5 кОм
- 25°С = приблизительно 2,7 кОм
- 30°С = приблизительно 2,2 кОм
- 35°С = приблизительно 1,8 кОм
- 40°С = приблизительно 1,5 кОм
- 45°С = приблизительно 1,2 кОм
- 50°С = приблизительно 1,0 кОм
- 55°С = приблизительно 826 Ом
- 60°С = приблиз. 688 Ом
- 65°С = приблиз. 576 Ом
- 70°С = приблиз. 485 Ом
- 75°С = приблиз. 409 Ом
- 80°С = приблиз. 347 Ом
- 85°С = приблиз. 296 Ом
- 90°С = приблиз. 253 Ом
- 95°С = приблиз. 217 Ом
- 100°С = приблиз. 187 Ом
Другие
Измерьте сопротивление между выводами #1 и #2.
