а) отрегулируйте высоту педали сцепления:

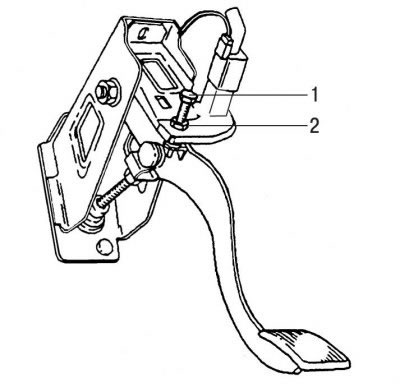

Рис. 5.12. Регулировка высоты педали сцепления: 1 - упорный болт; 2 - контргайка
- ослабьте контргайку 2 (рис. 5.12) упорного болта;
- вверните или выверните упорный болт до нужного положения: высота педали от пола должна быть 163,5 мм;
- затяните контргайку моментом 13 Н·м;
[Смотрите оригинал на указанном сайте Autoinstruction.ru]
Примечание. Во время регулировки нельзя вдавливать толкатель в главный цилиндр сцепления.
- затяните контргайку толкателя моментом 13 Н·м;
- убедитесь, что свободный ход педали сцепления находится в пределах 6—13 мм;
- выжмите педаль сцепления и измерьте ее ход до пола: он должен быть 140 мм.
Если вышеуказанные регулировочные величины не были получены, возможно наличие в гидравлической системе воздуха или повреждено сцепление (главный цилиндр сцепления).
Прокачайте гидравлическую систему сцепления или проверьте все детали.
