а) отсоедините отрицательный провод аккумуляторной батареи;
б) слейте тормозную жидкость из гидравлической системы сцепления:
Рис. 5.7. Слив тормозной жидкости из гидравлической системы сцепления: 1 - штуцер
- подсоедините шланг к сливному штуцеру 1 (рис. 5.7) рабочего цилиндра сцепления (со стороны коробки передач);
- откройте штуцер и слейте из системы тормозную жидкость в емкость;
- затяните штуцер;

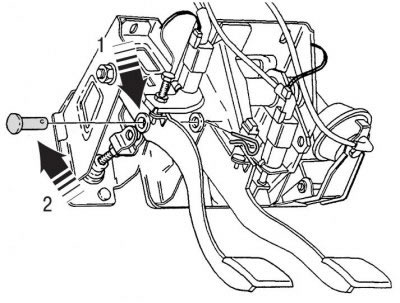

Рис. 5.8. Отсоедините педали сцепления: 1 - штифт; 2 - втулка
в) отсоедините педаль сцепления (рис. 5.8) от главного цилиндра сцепления:
- снимите нижнюю крышку приборной панели;
- снимите фиксирующую скобу и извлеките штифт;
- проверьте состояние втулки штифта;
(Материал заимствован у портала: Autoinstruction.ru)
г) отсоедините блок предохранителей:
- снимите крышку;
Рис. 5.9. Винты крепления блока предохранителей (показаны стрелками)
- выверните два винта (рис. 5.9) и отложите блок предохранителей в сторону;
Рис. 5.10. Болты крепления вакуумного насоса (показаны стрелками)
д) отсоедините вакуумный насос с регулятором системы поддержания заданной скорости (если система установлена), для чего выверните два болта из кронштейна (рис. 5.10) и отложите в сторону весь узел;
е) положите ветошь под цилиндр сцепления и отсоедините шланг подачи тормозной жидкости к главному цилиндру сцепления от бачка главного тормозного цилиндра;
Рис. 5.11. Крепление главного цилиндра сцепления: 1 - штуцер; 2 - гайки
ж) ослабьте штуцер 1 (рис. 5.11) подачи тормозной жидкости в рабочий цилиндр сцепления;
з) отверните две гайки 2 крепления главного цилиндра сцепления;
и) отверните штуцер 1 трубки и снимите цилиндр сцепления;
к) снимите прокладку;
л) очистите цилиндр сцепления и теплоизоляционную перегородку.
м) установите новый главный цилиндр сцепления:
- установите новую прокладку на теплоизоляционную перегородку;
- установите трубку и затяните штуцер 1 пальцами;
- наверните две гайки 2 и затяните моментом 13 Н·м;
- установите шланг между бачком и цилиндром;
- залейте в бачок тормозную жидкость и затяните штуцер трубки после того как из соединения начнет вытекать тормозная жидкость; момент затяжки 15 Н·м;
Примечание. Используйте только тормозную жидкость Volvo (DOT+).
- совместите отверстие скобы штока главного цилиндра сцепления с отверстием втулки на педали сцепления, вставьте штифт, установите пружинную защелку, установите нижнюю крышку приборной панели;
- установите вакуумный насос и поставьте два винта кронштейна; момент затяжки винтов 10 Н·м;
- установите блок предохранителей (рис. 5.10); поставьте два болта и затяните моментом 10 Н·м;
- поставьте крышку блока.
