Рис. 2.1. Органы управления и панель приборов: 1 - регулируемые наружные зеркала заднего вида; 2 - решетки системы вентиляции для обдува боковых стекол; 3 - вентиляционные отверстия; 4 - выключатель фар и стояночных (габаритных) огней; 5 - выключатель противотуманных фар; 6 - регулятор подсветки панели приборов; 7 - выключатель задних противотуманных фонарей; 8 - подрулевой переключатель указателей поворотов, ближнего света фар, круиз-контроль; 9 - приборы; 10 - звуковой сигнал; 11 - подрулевой переключатель стеклоочистителя очистителя/омывателя ветрового стекла, стеклочистителя/омывателя стекла фары; 12 - вентилятор отопителя; 13 - регулирование распределения воздуха, селектор режимов работы отопителя; 14 - выключатель аварийной сигнализации; 16 - регулятор температуры; 17 - перчаточный ящик; 18 - подушка безопасности переднего пассажира; 19 - светочувствительный диод электронного регулирования климата, светодиод иммобилизатора и охранной сигнализации; 20 - кнопки включения подогрева передних сидений; 21 - выключатель DSA (системы динамической устойчивости); 22 - электрическая блокировка открывания дверей детьми; 23 - обогреватель заднего стекла и наружных зеркал заднего вида; 24 - отсек для хранения мелких вещей или два подстаканника; 25 - выключатель режима рециркуляции воздуха; 26 - пепельница; 27 - кнопка вызова информационного центра; 28 - розетка электропитания (прикуриватель); 29 - сокращенный режим охраны; 30 - устройство кондиционирования воздуха; 31 - регулировка положения рулевого колеса по высоте; 32 - рукоятка открывания замка капота; 33 - коробка плавких предохранителей
Органы управления, информационные и контрольно-измерительные приборы расположены перед водителем (рис. 2.1).

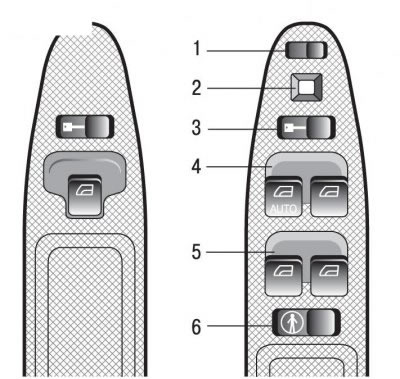

Рис. 2.2. Кнопки управления в левом и правом подлокотнике: 1 - переключатель выбора левого или правого наружного зеркала заднего вида; 2 - переключатель регулировки наружных зеркал заднего вида; 3 - переключатель запирания дверей; 4 - переключатель электрического стеклоподъемника, левая и правая передние двери; 5 - переключатель электрического стеклоподъемника, левая и правая задние двери; 6 - переключатель блокировки опускания стекол задних дверей
Кнопки управления зеркалами заднего вида, стеклоподъемниками и запирания дверей расположены в левом и правом подлокотниках (рис. 2.2).
Рис. 2.3. Комбинация приборов (основные обозначения см. ниже по тексту)
Комбинация приборов представлена на рис. 2.3.
Комбинация приборов имеет следующие элементы:
- 1) Кнопка установки часов. Чем дольше удерживается кнопка, тем быстрее осуществляется настройка времени (зажигание при этом следует включить).
- 2) Часы.
- 3) Тахометр. Указывает частоту вращения коленчатого вала двигателя, в тыс. оборотов в минуту (мин-1).
- 4) Кнопка обнуления счетчика пройденного пути. Нажать кнопку для установки счетчика пройденного пути на ноль. Зажигание должно быть включено!
- 5) Счетчик пройденного пути. Счетчик пройденного пути используется для измерения суточного пробега.
- 6) Спидометр.
- 7) Одометр.
- 8) Указатель количества топлива. Топливный бак вмещает приблизительно 60 л.
Если на комбинации приборов загорается предупреждающий световой сигнал, это означает, что в баке осталось приблизительно 7 л топлива.
- 9) Указатель наружной температуры.
- 10) Указатель температуры. Указывает температуру охлаждающей жидкости в двигателе.
Если стрелка повторно заходит в красный сектор или если она остается в нем, следует немедленно проверить уровень охлаждающей жидкости.
Рис. 2.4. Дисплей информационного центра
Под указателем топлива на комбинации приборов находится дисплей информационного центра (рис. 2.4). Переключатель информационного центра используется для вызова информации о следующих параметрах:
- средняя скорость;
- средний расход топлива;
- мгновенный расход топлива;
- наружная температура воздуха;
- счетчик пройденного пути;
- остающийся запас хода до полного опорожнения бака.
Рис. 2.5. Контрольные и предупредительные световые индикаторы: 1 - индикатор левого указателя поворота; 2 - низкий уровень жидкости в бачке омывателя; 3 - индикатор подсоединения прицепа (комплектация в зависимости от страны); 4 - индикатор включения передней противотуманной фары; 5 - индикатор включения заднего противотуманного фонаря; 6 - индикатор включения круиз-контроля; 7 - предупреждающий индикатор неисправности стоп-сигналов; 8 - индикатор дальнего света; 9 - индикатор неисправности ABS (антиблокировочной системы); 10 - индикатор незакрытой двери; 11 - индикатор включения стояночного тормоза; 12 - низкое давление масла; 13 - включен предупреждающий световой сигнал опасности; 14 - неисправность в системе SRS; 15 - индикатор низкого уровня тормозной жидкости и неисправности электронной системы распределения тормозных усилий (EBD); 16 - индикатор отсутствия зарядки аккумуляторной батареи; 17 - предупреждение о необходимости застегнуть ремни безопасности (только для Австралии); 18 - индикатор системы динамической устойчивости (доп. оборудование, отсутствует для моделей с турбодизельным двигателем); 19 - индикатор напоминания о наступлении времени техобслуживания; 20 - указатель количества топлива; 21 - индикатор режимов автоматической трансмиссии: положение W, 4, 3 или L; 22 - резервный индикатор; 23 - иммобилизатор включен; 24 - индикатор наличия неисправности электронной системы двигателя; 25 - указатель температуры двигателя (дизельный двигатель с турбонаддувом); 26 - индикатор правого указателя поворота
На комбинации приборов также располагаются следующие контрольные и предупредительные световые индикаторы (рис. 2.5.).
При повороте ключа зажигания в положение пуска двигателя контрольные лампы 7, 9, 12, 14, 15, 16, 24, 23, 19, 2 (18, если установлена) загораются. Это предусмотрено для того, чтобы проверить исправность данных индикаторов при работе. Все лампы погаснут через несколько секунд, кроме 9 и 23, которые гаснут после пуска двигателя.
