До принятия решения о ремонте необходимо провести диагностику состояния сопряжений в агрегатах. Как правило, диагностирование ведется по косвенным признакам, таким как: повышенный шум, вибрация, расход масла, прорыв картерных газов и др. Для более качественной диагностики агрегат необходимо разобрать, детали промыть, осмотреть и провести измерения. По результатам осмотра и измерений принимается решение о продолжении эксплуатации без ремонта или о проведении ремонта. При этом следует руководствоваться следующими соображениями: если фактические размеры деталей находятся в пределах полей допусков, разрешаемых данным Руководством, то продолжение эксплуатации агрегата без ремонта возможно; если же размеры вышли за допустимые поля допусков, то необходим ремонт. Расширение полей допусков, приводимое в настоящем Руководстве, следует понимать как возможность использования остаточного ресурса узла без восстановления сопряжений. В случае ремонта агрегата при восстановлении сопряжений расширение полей допусков сверх номинальных не допускается.
Технологию ремонта принято делить на четыре основных этапа работ:
- 1. Разборка — мойка.
- 2. Контроль — сортировка.
- 3. Собственно ремонт: восстановление микро- и макрогеометрии поверхностей и физико-механических свойств деталей.
- 4. Сборка с предварительным контролем деталей, поступающих на сборку.
Разборочно-моечные операции ведут в несколько стадий: наружная мойка агрегата, подразборка, узловая мойка, разборка на детали, мойка и очистка деталей. Все детали перед контролем-сортировкой следует тщательно очистить от грязи и нагара, обезжирить, промыть и высушить. Масляные каналы и отверстия в деталях прочистить, промыть под давлением и продуть сжатым воздухом.
Детали из алюминиевых и цинковых сплавов не допускается промывать в щелочных растворах, применяемых для мойки стальных и чугунных деталей, так как алюминий и цинк растворяются в щелочах.
В процессе контроля деталей обломы, трещины, вмятины, раковины и другие повреждения обнаруживают внешним осмотром. У ответственных деталей наличие трещин проверяют при помощи дефектоскопа. Размеры деталей необходимо контролировать в местах наибольших износов. Зубья шестерен изнашиваются неравномерно, поэтому при их контроле следует замерять не менее трех зубьев, расположенных примерно под углом 120°. Ввиду необходимости гарантировать работу зубчатых передач в течение всего межремонтного пробега отколы на зубьях и выкрошивание рабочей поверхности зубьев усталостного характера не допускаются.
Сборочные единицы — такие, как шатун с крышкой шатуна, блок цилиндров с крышками коренных подшипников, шестерни коробки передач и главной передачи нельзя разукомплектовывать. Остальные сборочные единицы разукомплектовывать можно; если принято решение о продолжении эксплуатации сопрягаемых элементов без ремонта, то их разукомплектовывать нецелесообразно.
Источник статьи размещён на портале: autoinstruction.ru
Во всех случаях ремонта деталей сваркой и наплавкой сварной шов не должен иметь шлаковых включений, непроваренных участков, подрезов и других дефектов.
После сварки шов зачистить. Наплывы металла устранить, чтобы они не мешали установке сопрягаемых деталей.
Отверстия с изношенной или поврежденной резьбой восстанавливают, нарезая резьбу увеличенного ремонтного размера, заваривая отверстия с последующим нарезанием резьбы номинального размера, постановкой ввертышей и спиральными резьбовыми вставками. Применение резьбовых вставок предпочтительнее по соображениям качества восстановления и снижения трудозатрат.
Детали, подаваемые на сборку, должны быть чистыми и сухими. Резьбовые соединения должны быть без повреждений. Одноразовые самоконтрящиеся резьбовые крепежные детали должны быть заменены на новые. В случае невозможности применить новые самоконтрящиеся детали, при постановке старых необходимо их дополнительно стопорить от отворачивания.
При сборке устанавливать новые прокладки и сальники. Трущиеся поверхности деталей про сборке смазать чистым маслом. При постановке манжет их рабочую поверхность следует смазать во избежание повреждения при монтаже. При установке манжет с металлическим корпусом гнездо под манжету следует смазать тонким слоем герметика.
Сборку узлов и агрегатов необходимо выполнять в соответствии с настоящим руководством.
С помощью мерительного инструмента проконтролировать перед сборкой размеры деталей, образующих посадки.
При сборке деталей, имеющих в сопряжении подвижную посадку, должно быть обеспечено их свободное относительное перемещение без заеданий. Втулки, кольца шариковых и роликовых подшипников устанавливать при помощи оправок. При запрессовке подшипников усилие не должно передаваться через шарики или ролики. Инструменты для запрессовки должны упираться в запрессовываемое кольцо. Направление усилия запрессовки должно совпадать с осью подшипника во избежание перекоса колец.
Если по условиям сборки установка ответственных деталей производится ударом молотка, необходимо применять оправки и молотки из цветных металлов, пластмассы, резины, а также приспособления для запрессовки деталей.
Шпонки должны быть плотно посажены в шпоночные пазы валов при помощи молотка или оправок из цветного металла. Люфт шпонок в пазах валов не допускается.
Шпильки должны быть завернуты в резьбовые отверстия плотно без люфта. Детали должны надеваться на шпильки свободно. Подгибание шпилек при установке на них деталей не допускается, крепление узла или детали несколькими гайками или болтами должно производиться равномерно по периметру — сначала предварительно, а затем окончательно.
Во всех случаях, предусмотренных Руководством, необходимо применять ключи, позволяющие ограничивать крутящий момент.

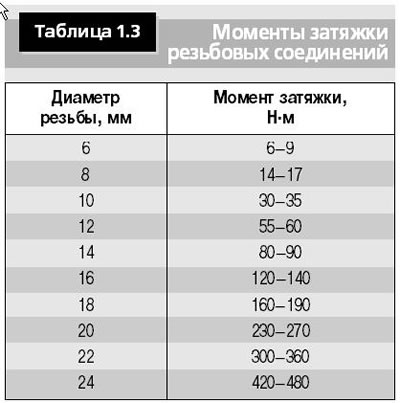

Моменты затяжки резьбовых соединений, если они специально не оговорены в технических условиях, определяются в зависимости от диаметра резьбы в соответствии с табл. 1.3.
Болт должен выступать из гайки (кроме особо оговоренных случаев) на две-три нитки резьбы.
Шплинты не должны выступать из прорезей гаек. Концы шплинтов должны быть разведены и отогнуты — один на болт, а другой на гайку.
Трубки топливопроводов и привода тормозов перед сборкой необходимо продуть сжатым воздухом.
