Рис. 1.1. Заводские таблички и идентификационный номер автомобиля (V.I.N.)
Заводские таблички и идентификационный номер автомобиля показаны на рис. 1.1. Идентификационный номер автомобиля (V.I.N.) проштампован в моторном отсеке под ветровым стеклом. Расшифровка идентификационного номера дана в табл. 1.1, 1.2.

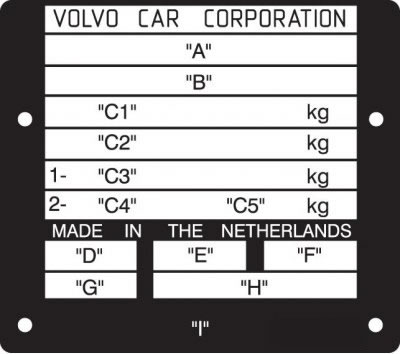

Рис. 1.2. Табличка с обозначением идентификационного номера, максимально допустимой нагрузки, а также кода краски автомобиля, кода цвета элементов салона и кода рынка сбыта: «A» - WVTA (Аттестация типа всего автомобиля); «В» - VIN - идентификационный номер; «C1» - макс. допустимая масса нагруженного автомобиля; «C2» - макс. допустимая масса нагруженного автомобиля с прицепом; «C3» - макс. допустимая масса нагруженного автомобиля на переднюю ось; «C4» - макс. допустимая масса нагруженного автомобиля на заднюю ось; «C5» - макс. допустимая масса нагруженного автомобиля на заднюю ось при буксировке прицепа; «D» - код краски автомобиля; «E» - код цвета элементов салона; «F» - код рынка сбыта; «G» - не используется; «H» - порядковый номер сборки; «I» - VIN - идентификационный номер (только с правосторонним управлением)
Обозначение идентификационного номера, максимально допустимой нагрузки, а также кода краски, обивки и рынка сбыта дано на табличке, указанной на рис. 1.1 и 1.2., расположенной в моторном отсеке посередине, под ветровым стеклом.
Табличка с обозначением типа двигателя, кода завода-изготовителя и заводского порядкового номера расположена на крышке газораспределительного механизма. Она также проштампована на блоке цилиндров с правой стороны, над корпусом насоса охлаждающей жидкости между крышкой газораспределительного механизма и коллектором.
Примечание. Буква «F» обозначения типа двигателя не проштамповывается на блоке цилиндров и отсутствует на табличке.

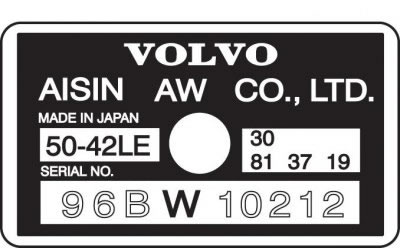

Рис. 1.3. Табличка с обозначением модели и заводского порядкового номера коробки передач: JB3 обозначает М3Р; JС5 обозначает M5P/M5D; 96 - год выпуска; В - месяц выпуска; W - модели с автоматической КПП (W обозначает 50-42LE); 1 - изготовитель Nedcar; 0212 - порядковый номер месяца выпуска; 30 81 37 19 - номер детали Volvo
Табличка с обозначением модели и заводского порядкового номера коробки передач указана на рис. 1.1 и рис. 1.3. Табличка на механических коробках передач (М3Р, М5Р, M5D, М56) расположена с нижней стороны коробки передач, а на автоматических коробках передач — с верхней стороны.
Примечание. На первых из выпущенных автомобилей с механическими коробками передач стальная табличка расположена сверху.
Табличка с обозначением давления в шинах колес передней и задней осей, привинчена в проеме двери водителя.
