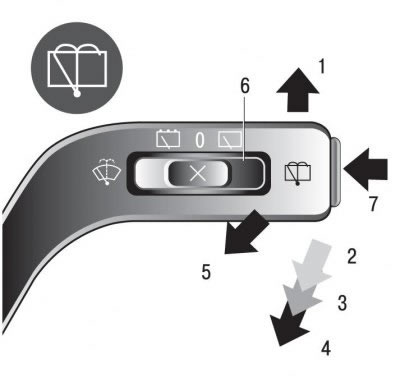

Рис. 2.10. Рычаг управления стеклоочистителями и омывателями ветрового стекла (обозначения см. ниже по тексту)
Рычаг управления стеклоочистителями и омывателями ветрового стекла (рис. 2.10) имеет следующие положения:
1) нефиксируемое положение (одноразовое действие) — нажать на рычаг быстро вверх, щетки сделают один полный ход;
2) положение прерывистой работы стеклоочистителей — стеклоочистители совершают примерно один взмах через каждые 5 секунд, но это также зависит от скорости автомобиля;
3) положение непрерывной работы стеклоочистителей (первая скорость);
4) положение непрерывной работы стеклоочистителей (вторая скорость) — стеклоочистители ветрового стекла работают в учащенном темпе;
5) включение омывателя лобового стекла + стеклоочистителей и стеклоомывателей фар — если потянуть рычажок на себя, очистители и омыватели включатся. Стеклоочистители лобового стекла совершат 2—3 взмаха после того, как рычажок будет отпущен, и еще один взмах 3 с спустя;
Когда стеклоочистители в действии, то омыватели включатся, если потянуть рычажок в сторону руля;
6) управление стеклоочистителем заднего стекла V40:
- вариант 1 — выключатель очистителя заднего стекла имеет два положения: OFF (выкл.) и ON: прерывистая работа.
Рис. 2.11. Управление стеклоочистителем заднего стекла V40 (вариант 2)
- вариант 2 — выключатель стеклоочистителя заднего стекла (рис. 2.11) имеет три положения:
— прерывистая работа;
0 — выкл.;
— непрерывная работа.
Примечание. Когда рычаг переключения передач перемещается в положение заднего хода и стеклоочистители лобового стекла включены, стеклоочиститель заднего стекла приходит в действие на два взмаха.
