Снятие
Примечание: Для большей наглядности данный процесс показан на снятой коробке передач.
Переключите селектор в положение «Р».

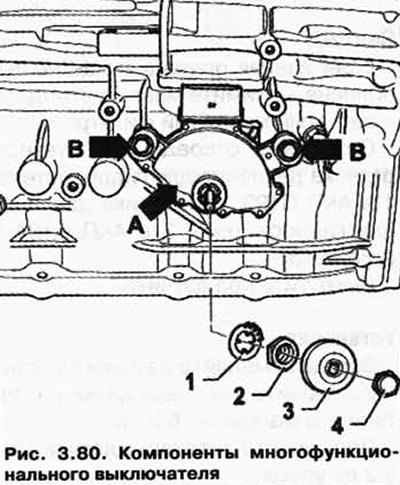

Открутите колпачковую гайку 4.
Снимите накладку 3 со штока выбора передач.
Осторожно отогните назад крючки стопорной шайбы 1 с помощью отвертки.
Если один крючок сломался - необходимо заменить шайбу.
После этого снимите гайку 2 и стопорную шайбу 1 со штока выбора передач.
Отсоедините штекер от многофункционального выключателя F125.
Выкрутите болты В и снимите многофункциональный выключатель со штока выбора передач.
Установка и регулировка
Установите рычаг/шток выбора передач на коробке передач в положение «N».
Подсоедините многофункциональный выключатель F125 к штоку выбора передач.
Закрутите крепежные болты В многофункционального выключателя F125 от руки.

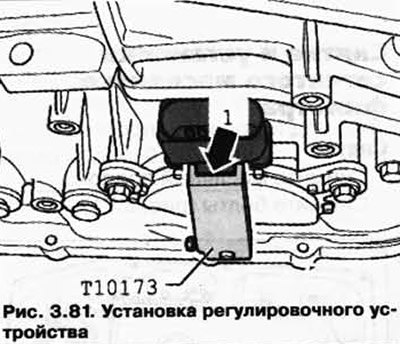

Установите регулировочное устройство Т10173 на шток выбора передач (рис. 3.81).
Отсоедините тягу селектора.
Поверните многофункциональный выключатель А так, чтобы носик штекера 1 зафиксировался в канавке регулировочного устройства Т10173.
Затяните крепежные винты многофункционального выключателя F125 с моментом 6 Нм.
Теперь снимите регулировочное устройство Т10173 со штока выбора передач.
Подсоедините тягу селектора.
Дальнейшая установка осуществляется в обратной последовательности.
Проверьте регулировку тяги селектора.
