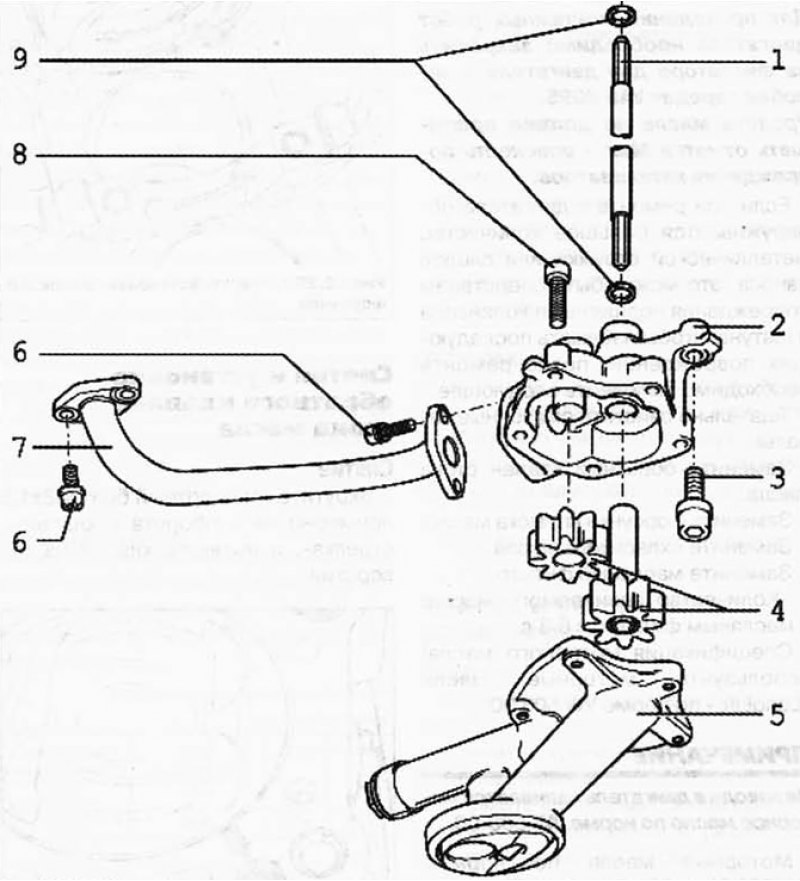

Рис. 2.253. Компоненты масляного насоса: 1 - приводной вал; 2 - корпус масляного насосав - болт 23 Нм; 4 - звездочки; 5 - крышка масляного насоса с предохранительным клапаном; 6 - болт 8 Нм; 7 - напорный маслопровод; 8 - болт 8 Нм; 9 - уплотнительное кольцо.
Примечание: При установке сначала закрутите все крепежные болты от руки. После этого затяните болты крепления напорного масляного трубопровода к блоку цилиндров, а затем к масляному насосу. В завершение затяните крепежные болты масляного насоса.

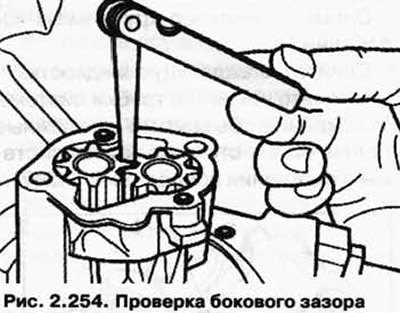

Масляный насос, проверка бокового зазора зубьев:
Проверьте боковой зазор зубьев. Граница износа: 0,20 мм.

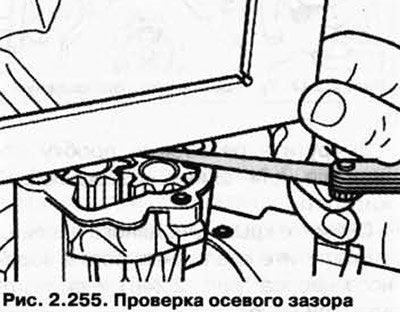

Масляный насос, проверка осевого смещения:
Проверьте осевое смещение. Граница износа: 0,10 мм.
