Снятие
Снимите переднюю шумоизоляцию.
Снимите нижнюю часть воздушного фильтра первого и второго ряда, цилиндров воздушный фильтр.
Выкрутите крепёжные гайки подушки двигателя на левой и правой опоре двигателя.

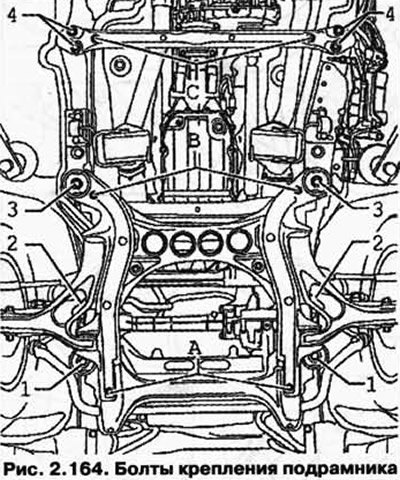

Отцентрируйте направляющие кронштейна Т10296 в упорах блока цилиндров (рис. 2.164) по центру кронштейна. Затяните направляющие.

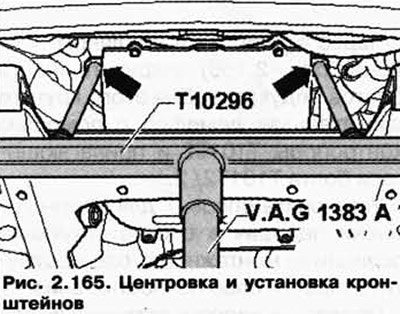

Вставьте кронштейн Т10296 в стойку для двигателя и коробки передач V.A.G 1383A и слегка прижмите кронштейн на упорах головки блока (двигателем и коробкой передач) (рис. 2.165).
После этого выкрутите правый и левый крепёжные болты подушки двигателя.
Осторожно приподнимите двигатель и коробку передач с помощью кронштейна Т10296 и снимите подушку двигателя.
Внимание: При необходимости воспользуйтесь свободным пространством между головками блока цилиндров и передней стенкой.
Если необходимо, открутите опоры двигателя от головки блока цилиндров и снимите подушки двигателя с опорой двигателя.
Установка
При установке проконтролируйте правильную посадку штифта подушки двигателя в кронштейне опоры.
Все крепёжные болты и гайки наживите от руки и затяните с заданным моментом.
Моменты затяжки
| Резьбовое соединение | Момент затяжки, Нм |
| Опора двигателя к блоку цилиндров | 50 |
| Подушка двигателя к кронштейну опоры 1 | 60 |
| Опора двигателя к подушке двигателя 2 | 75 |
Дальнейшая установка выполняется в обратной последовательности.
