Снятие
Снимите двигатель.
Снимите выпускной коллектор.
Открутите крепежный болт 1.

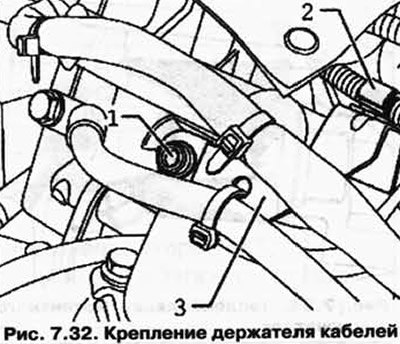

Разблокируйте кабель 2 и снимите держатель кабелей 3 с кронштейна двигателя (рис. 7.32).

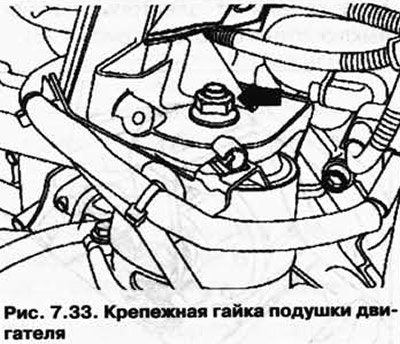

Открутите крепежную гайку от подушки двигателя (рис. 7.33).
(Источник доступен на веб-сайте: www.Autoinstruction.ru)

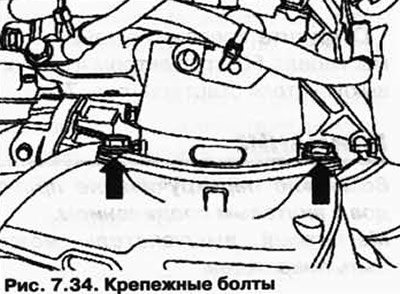

Выкрутите крепежные болты (рис. 7.34).
Подвесьте двигатель к приспособлению для вывешивания 3033 со стороны правой ГВЦ (сторона зубчатого ремня) и левой ГВЦ (сторона маховика).
Подвесьте приспособление для вывешивания 3033 к крану VAS 6100.

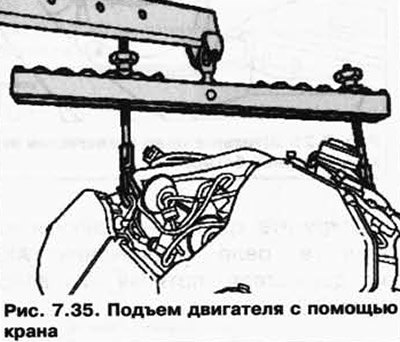

Поднимите двигатель с помощью крана VAS 6100 (рис. 7.35).
Извлеките подушку двигателя.
Открутите все три крепежных болта кронштейна двигателя у блока цилиндров.
Снимите кронштейн двигателя.

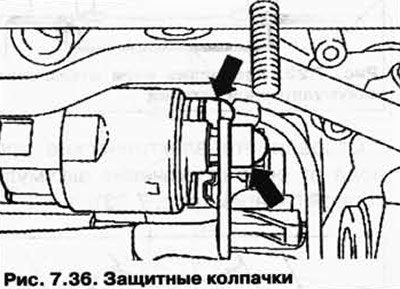

Снимите защитные колпачки (рис. 7.36).

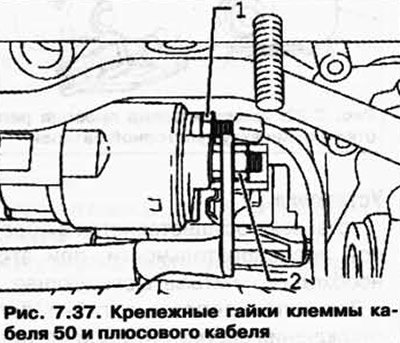

Открутите крепежные гайки клеммы кабеля 50 1 и плюсового кабеля 2 от магнитного выключателя стартера (рис. 7.37).
Отложите провода в сторону.

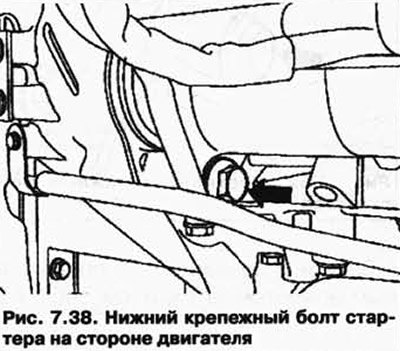

Выкрутите нижний крепежный болт стартера на стороне двигателя (рис. 7.38).

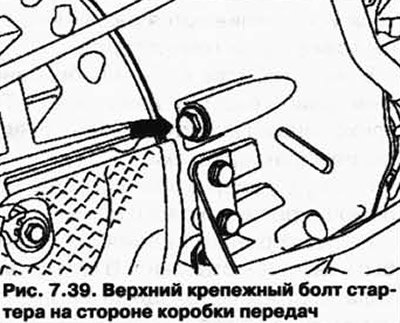

Выкрутите верхний крепежный болт стартера на стороне коробки передач (рис. 7.39).
Извлеките стартер.
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанным моментом затяжки.
