Снятие
Снимите нижние брызговики моторного отсека.
Снимите передний бампер.
Отверните соединительные гайки крепления шлангов к патрубкам масляного радиатора.

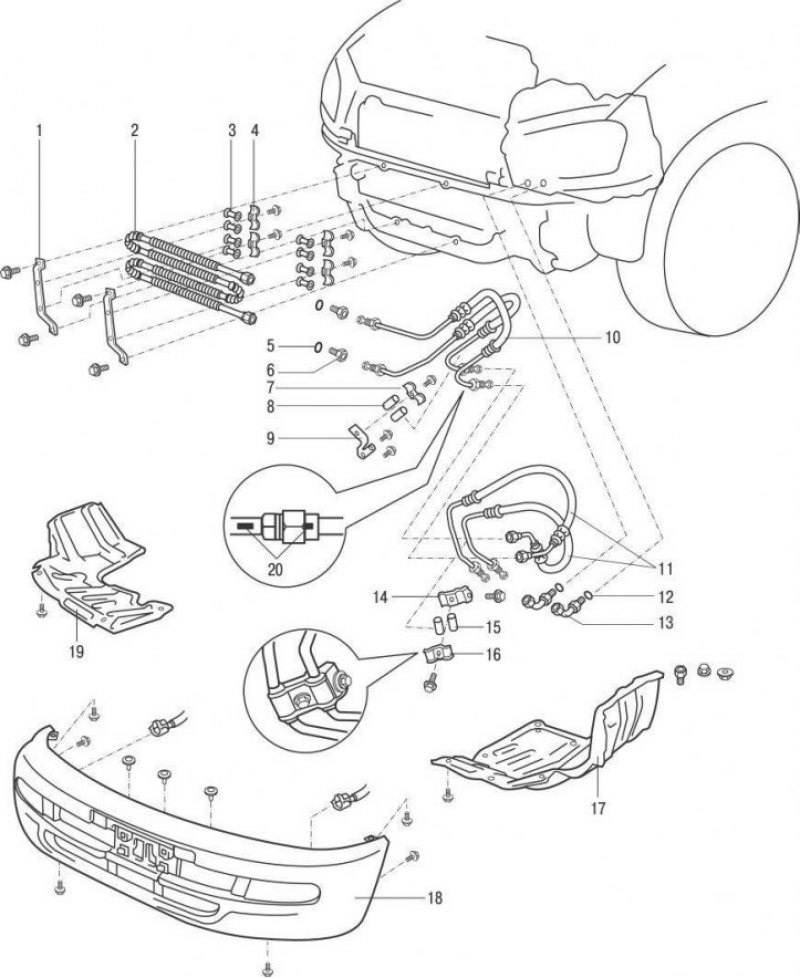

Рис. 9.3. Масляный радиатор коробки передач на моделях 4WD до 2001 года: 1 – длинный зажим; 2 – масляный радиатор коробки передач; 3 – подушки; 4 – зажим; 5 – уплотнительное кольцо; 6 – соединитель; 7 – зажим; 8 – подушки; 9 – зажим; 10 – масляный трубопровод №2; 11 – масляный трубопровод №1; 12 – уплотнительное кольцо; 13 – угловой патрубок; 14 – зажим; 15 – подушки; 16 – зажим; 17 – левый брызговик моторного отсека; 18 – бампер; 19 – правый брызговик моторного отсека; 20 – совмещение меток
Выверните болты, снимите зажимы и масляный радиатор с автомобиля (рис. 9.3).
Установка
Установку производите в последовательности, обратной снятию, с учетом следующего.
При соединении трубопроводов замените уплотнительные кольца.
Совершите короткую поездку для заполнения радиатора маслом, затем остановите автомобиль, убедитесь в отсутствии подтекания масла и проверьте его уровень в коробке передач.
