Снятие
Снятие производите в следующем порядке:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- отсоедините широкий шланг от крышки головки блока цилиндров;
- потянув вверх и одновременно поворачивая, снимите наконечники с высоковольтными проводами со свечей зажигания;
- струей сжатого воздуха очистите свечи, что исключит попадание грязи в цилиндр двигателя после выворачивания свечей зажигания. Выверните свечи зажигания;
- выверните винты крепления жгута проводов к кожуху зубчатого ремня и отведите жгут проводов в сторону;
- освободите зажим крепления троса акселератора к впускному коллектору и отведите его в сторону;

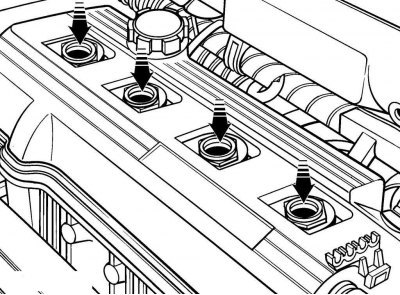

Рис. 3.2. Расположение круглых гаек крепления крышки головки блока цилиндров к трубкам для свечей зажигания
- выверните круглые гайки, крепящие крышку головки блока цилиндров к трубкам для свечей зажигания (рис. 3.2);
- снимите крышку головки блока цилиндров. Если она сидит плотно, сбейте ее киянкой или вставьте монтировку между головкой блока цилиндров и крышкой и приподнимите ее.
Внимание! При использовании монтировки не повредите привалочные поверхности головки блока цилиндров и крышки, так как в противном случае в месте повреждения будет протекать моторное масло.
Установка
Установку производите в следующем порядке:
(Смотрите источник на портале: Autoinstruction.ru)
- очистите привалочные поверхности головки блока цилиндров и крышки. Пластиковым скребком удалите остатки старой прокладки и герметика, затем очистите поверхности растворителем. Если на поверхностях останутся следы прокладки или моторного масла, то после установки крышки в этих местах могут быть утечки масла;

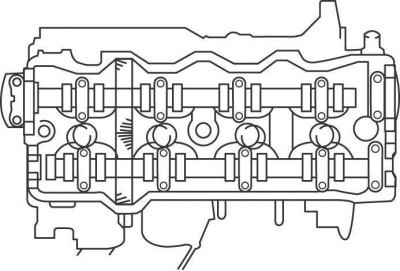

Рис. 3.3. Места нанесения герметика RTV на головку блока цилиндров
- нанесите на восемь мест, показанных на рисунке 3.3, слой герметика RTV. Установите уплотнения для трубок свечей зажигания в крышку таким образом, чтобы индексы на уплотнениях были направлены в сторону зубчатого ремня;
- установите на головку новую прокладку крышки, затем установите крышку головки блока цилиндров и закрепите ее круглыми гайками, затянув их за несколько равных проходов.
Дальнейшая установка крышки проводится в последовательности, обратной снятию.
