Обогреватель заднего стекла моделей с 2001 года [
Toyota RAV4 1
«XA10»
]
Главная
Тойота
РАВ 4
1994-2000, бензин
Электрооборудование
Электрические схемы
0

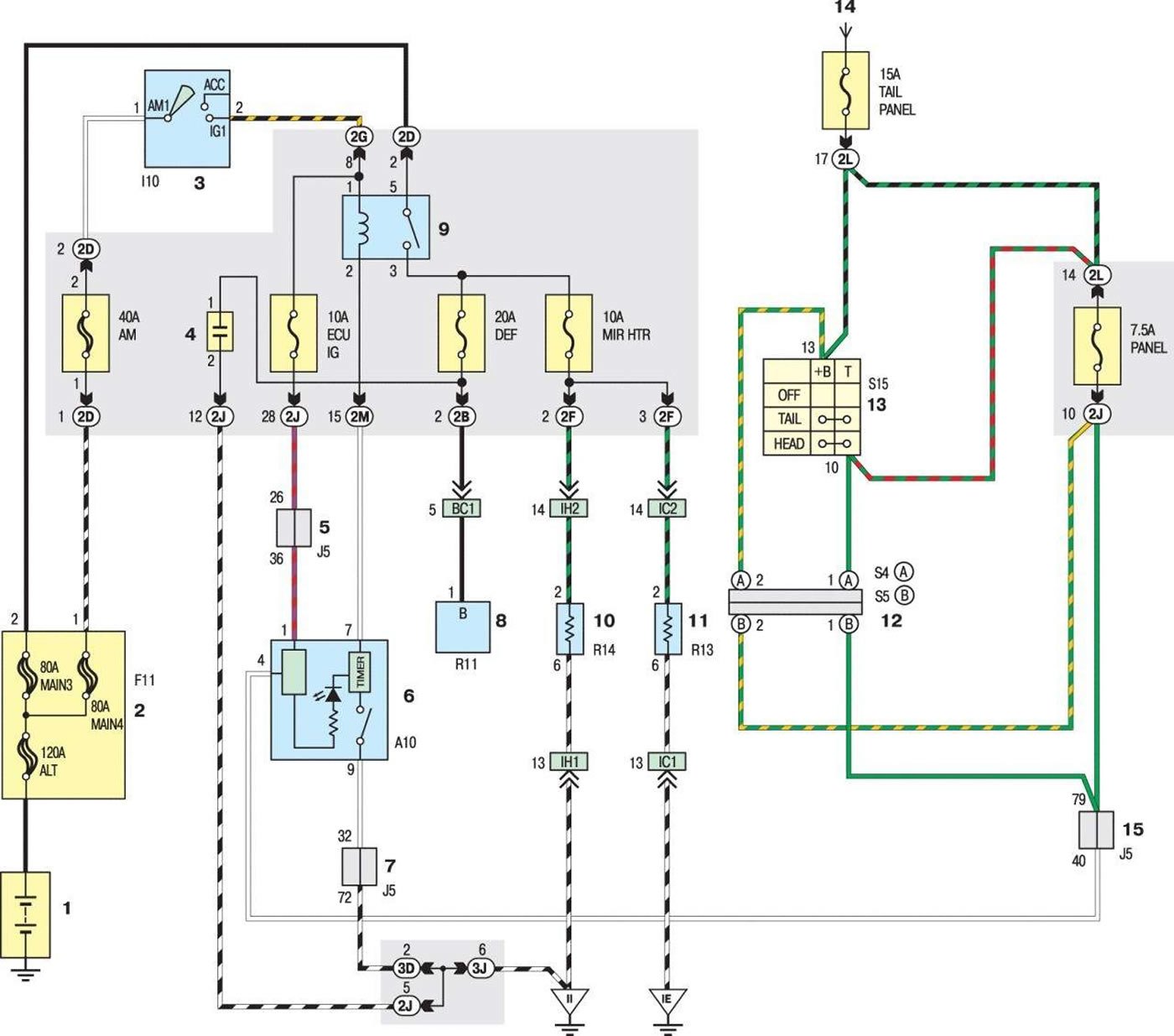

Схема 29. Обогреватель заднего стекла моделей с 2001 года
Открыть большую картинку в новой вкладке »
◀ Предыдущая
Тойота РАВ 4 ХА10: Электрические схемы
Следующая ▶
Обогреватель заднего стекла моделей 1996–2000 годов
Очистители и омыватели стекол
Блокировка дифференциала на моделях 4WD с МКПП моделей 1998–2000 годов
Блокировка дифференциала на моделях 4WD с МКПП моделей 1996–1997 годов
Зеркало заднего вида с электрическим приводом
Стеклоподъемники моделей с 1998 года
Стеклоподъемники моделей 1996–1997 годов
Центральный замок моделей с 2001 года
Центральный замок моделей 1996–2000 годов
Габаритное освещение моделей с 2001 года
Радиоприемник: 1 – левый высокочастотный динамик
Вентилятор радиатора системы охлаждения моделей до 2001 года
Вентилятор радиатора системы охлаждения моделей с 2001 года
