Внимание:
- Тщательно очистите все детали, подготовленные к сборке.
- Перед установкой деталей смажьте их рабочие поверхности свежим моторным маслом.
- Установите новые прокладки и уплотнения.
1. Установите вкладыши коренных подшипников в блок цилиндров (верхние вкладыши) и в крышки коренных подшипников (нижние вкладыши).
Внимание: вкладыши с отверстием для масла установите в блок.
2. Установите верхние упорные полукольца у коренного подшипника №3, расположив их масляными канавками наружу.
3. Положите коленчатый вал в блок цилиндров.
4. Установите крышки коренных подшипников и нижние упорные полукольца.
Внимание: каждая крышка пронумерована.

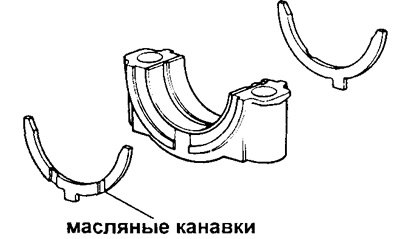

а) Установите упорные полукольца у крышки коренного подшипника №3, расположив их масляными канавками наружу.

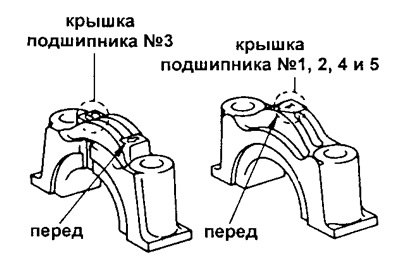

б) Установите крышки, правильно их сориентировав.
в) Нанесите тонкий слой моторного масла на резьбу и головки болтов крышек.
г) Наверните и равномерно затяните десять болтов крышек коренных подшипников за несколько проходов в указанной последовательности.
- Момент затяжки — 78 Нм
д) Проверьте вращение коленчатого вала.
е) Проверьте осевой зазор коленчатого вала.
5. Установите шатунно-поршневую группу.
а) Наденьте на выступающие резьбовые части шатунных болтов короткие шланги, для предотвращения повреждения гильз цилиндров и шеек коленчатого вала.

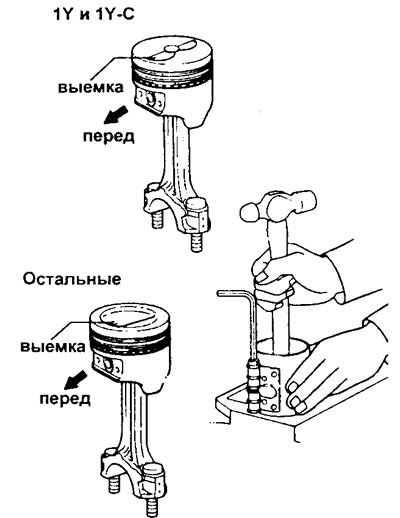

б) Используя приспособление для обжима поршневых колец, установите поршневые комплекты, ориентированные метками "перед" в правильном направлении.
6. Установите крышки шатунных подшипников.
а) Подберите крышки к шатунам.

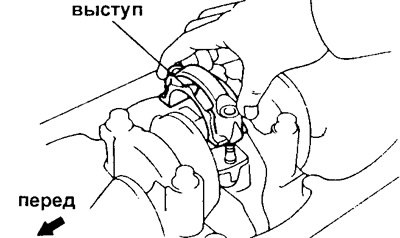

б) Поставьте крышки шатунов метками вперед.
в) Нанесите слой моторного масла на резьбы и под гайки шатунных болтов.
г) Установите и последовательно затяните гайки шатунных болтов за несколько проходов.
- Момент затяжки — 49 Нм
д) Проверьте легкость проворачивания коленчатого вала.
е) Проверьте величину осевого зазора нижних головок шатунов.
7. Установите держатель заднего сальника коленчатого вала.
- Момент затяжки — 12 Нм
8. Установите корпус цепи привода механизма газораспределения.
Поставьте новую прокладку и закрепите корпус цепи привода механизма газораспределения девятью болтами и одной гайкой.
- Момент затяжки — 18 Нм
9. Установите новую прокладку и закрепите трубку перепуска охлаждающей жидкости.
10. Установите сливной краник охлаждающей жидкости, предварительно смазав его герметиком.
