Замена выводов разъема (Toyota Dyna 5 «Y50/Y60»)

  • Главная
  • Тойота
  • Дюна
  • Y50/Y60 (1985-1995)
  • Электрооборудование и кузов
  • Оборудование и приборы
  • Замена выводов разъема
0
1. Снятие вывода

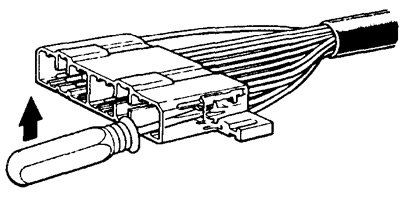

а) заведите тонкую отвертку в гнездо вывода, требующего замены

а) заведите тонкую отвертку в гнездо вывода,…


б) Нажмите на усик вывода и вытяните вывод из гнезда разъема со стороны проводов.

б) Нажмите на усик вывода и вытяните вывод из…


Оригинал расположен на ресурсе: AutoInstruction

2. Установка вывода.

а) Заведите вывод в гнездо разъема до фиксации по усику вывода.

б) Потяните за провод и убедитесь в надежности фиксации вывода.

б) Потяните за провод и убедитесь в надежности…
Статья проверена экспертом: Николай Сидоров
