Индикатор непристегнутого ремня безопасности со стороны переднего пассажира Toyota Duet M100
Главная
Тойота
Дуэт
1998-2004, бензин
Электрооборудование
Электрические схемы
0

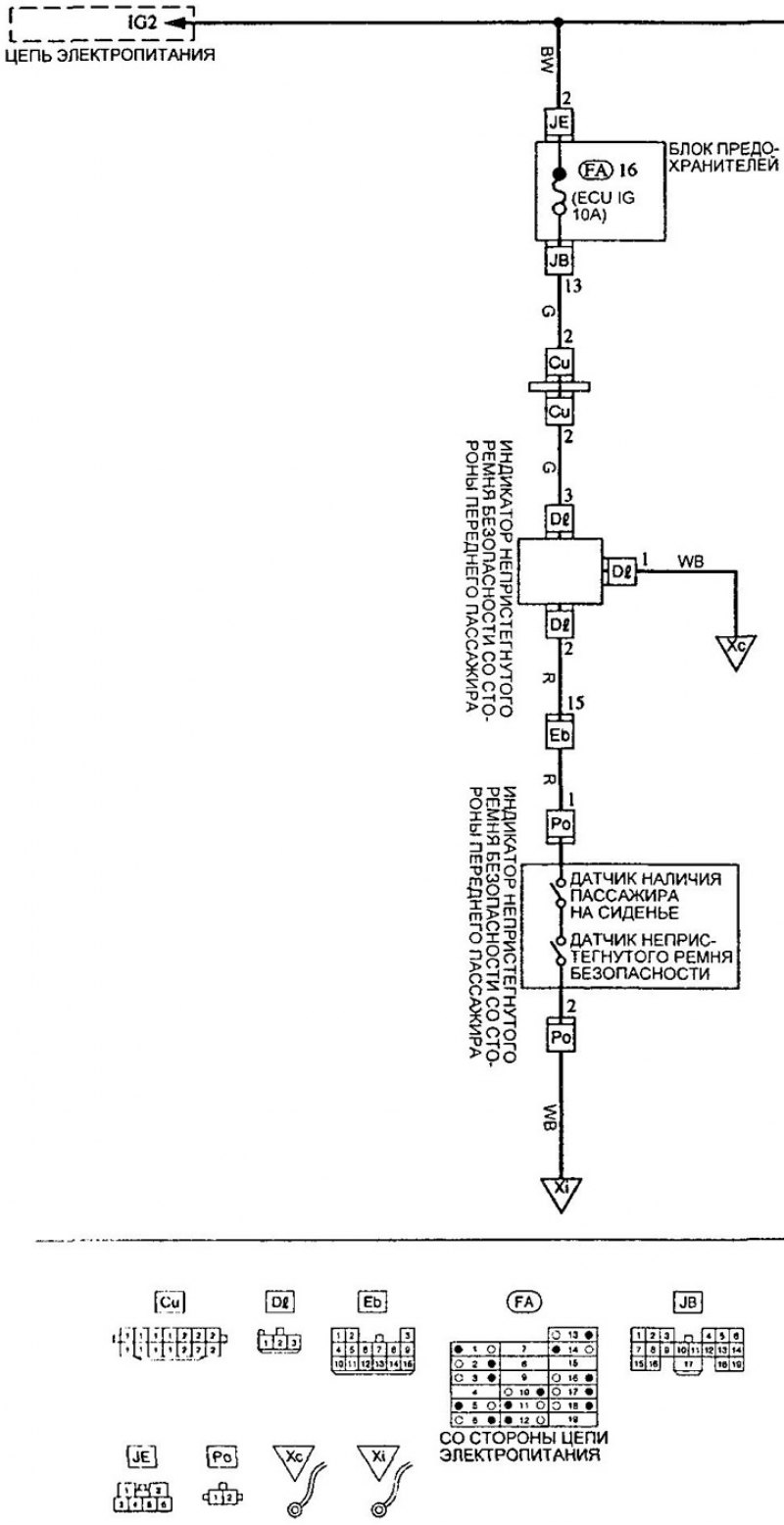

Индикатор непристегнутого ремня безопасности со стороны переднего пассажира
Обозначения, применяемые на схемах электрооборудования находятся
здесь →
◀ Предыдущая
Тойота Дуэт М100: Электрические схемы
Следующая ▶
Система безопасности SRS
Система курсовой устойчивости (VSC)
Антиблокировочная система тормозов с EBD
Система аварийного отпирания замков, включения освещения
Центральный замок, система «key free», освещение салона, зуммер (с «key free»)
Центральный замок, система «key less», освещение салона, зуммер (без «key free»)
Освещение салона, зуммер (модели с центральным замком)
Система складывания зеркал
Электропривод стеклоподъемников (модели с системой предотвращения защемления)
Вентилятор системы охлаждения, отопитель, кондиционер (автоматическое управление)
Диагностический разъем
