Проверка
1. Измерьте сопротивление между выводами разъема каждого датчика.
- Номинальное сопротивление — 1,25 - 1,55 кОм
Если значение не соответствует номинальному, то замените датчик.
2. Проверьте отсутствие проводимости между каждым из выводов и корпусом датчика. Если имеется проводимость, то замените датчик.

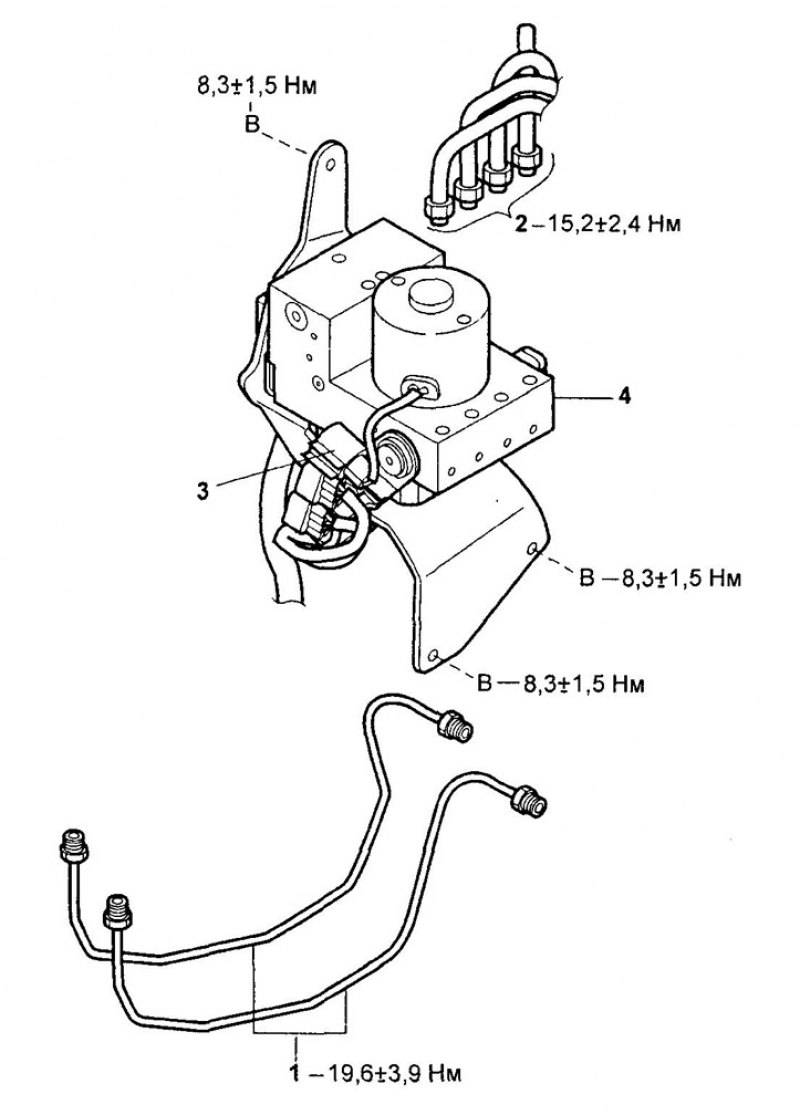

Модулятор давления.
1 - тормозные трубки от главного тормозного цилиндра,
2 - тормозные трубки,
3 - разъем модулятора давления,
4 - модулятор давления.

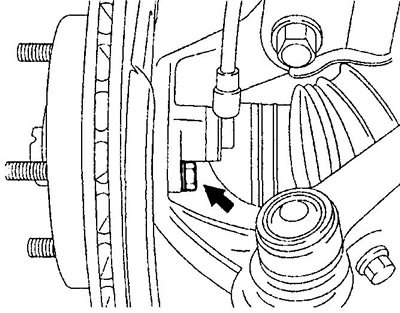

3. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению.
- Момент затяжки — 19 Нм
4. Измерьте зазор между ротором и датчиком частоты вращения.
- Номинальный зазор — 1,0 мм
5. Проверьте ротор датчика на отсутствие царапин, трещин, деформации или отсутствия зубцов.

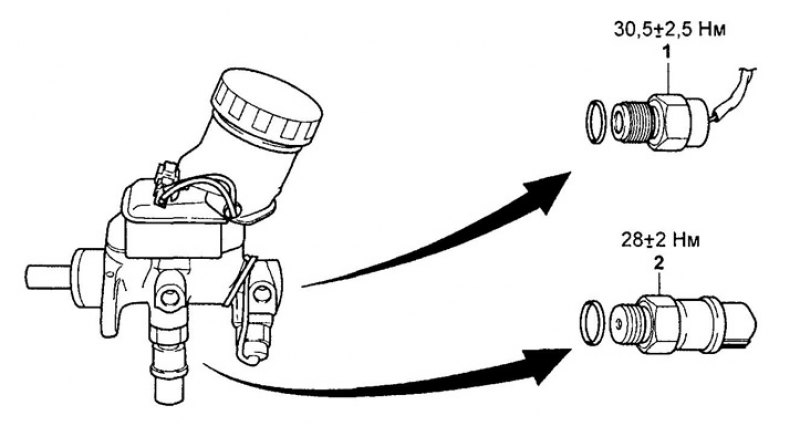

Датчики давления в главном тормозном цилиндре.
1 - датчик-выключатель по давлению в главном тормозном цилиндре,
2 - датчик давления в главном тормозном цилиндре.
