При дальнейшем снижении уровня топлива у некоторых моделей автомобилей в определенном положении поплавка замыкается сигнализирующий контакт и на передней панели загорается сигнальная лампа резервного запаса топлива. Датчик уровня топлива необходимо проверить, если указатель уровня топлива показывает или слишком низкий, или слишком высокий уровень топлива, либо вообще ничего не показывает.
Условия проверки: Необходимо проверить все электрические соединения на отсутствие повреждений.
Снять датчик уровня топлива.

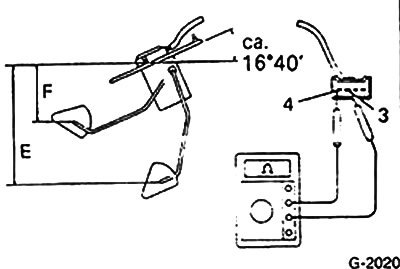

Модель с 5/87 г. выпуска: Установить датчик уровня в указанное на рис. положение и измерить в этом положении сопротивление датчика. Подсоединить при этом омметр к клеммам 3 и 4 разъема.
Модели с 4/87 г. выпуска и полноприводные модели: Установить датчик уровня топлива в горизонтальное положение и измерить электрическое сопротивление датчика. У полноприводных автомобилей присоединить омметр к корпусу поплавка и присоединительному штеккеру. Положение "Е" соответствует пустому баку, положение "F" полному баку.

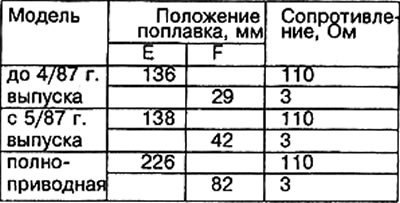

Значение сопротивлений
Если измеренное значение сопротивления не соответствует заданному, датчик подлежит замене
Установить датчик.
