- в этой системе приемник системы дистанционного управления опознает код и посылает сигнал запирания/отпирания на ЭБУ кузова, а ЭБУ кузова управляет приводами замков;
- в новой модели используется пульт с двумя кнопками для запирания и отпирания всех дверей.

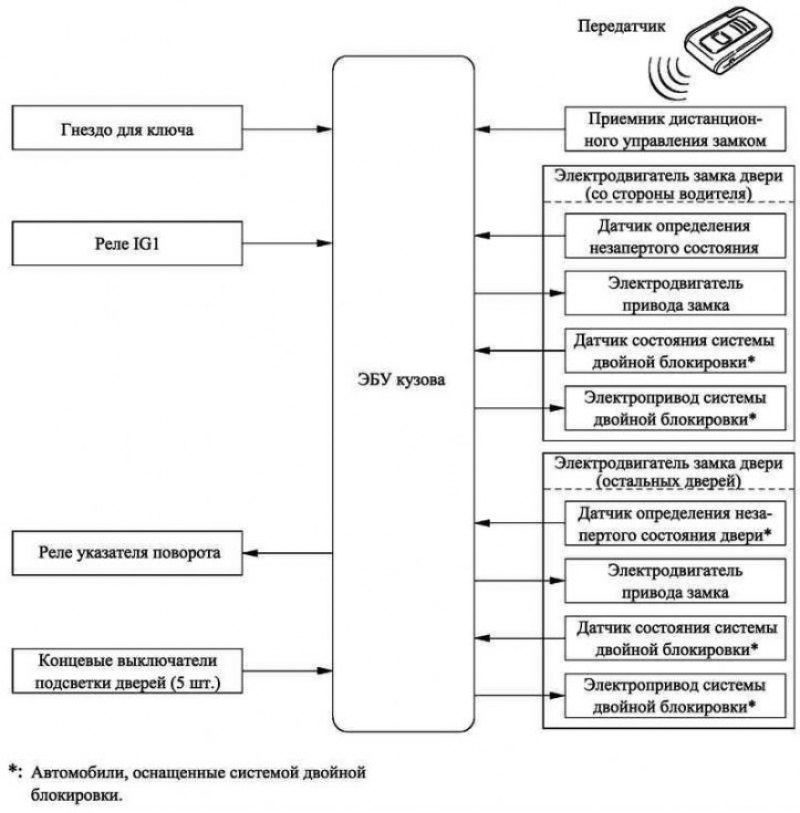

Рис. 1.71. Блок-схема системы дистанционного управления замками дверей

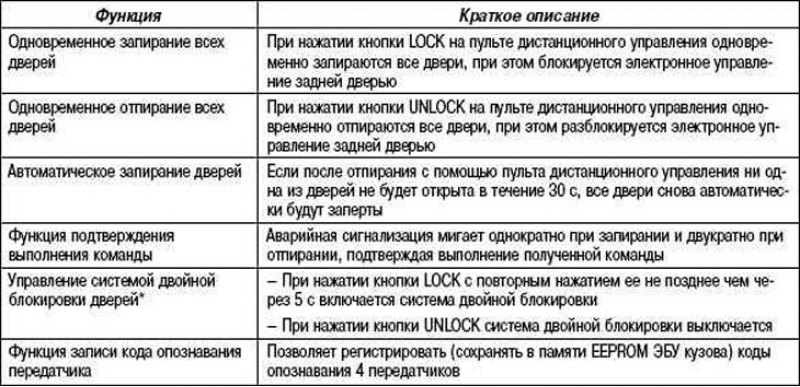

Таблица 1.33. Функции системы дистанционного управления замками дверей
Функция записи кода опознавания передатчика
В таблице 1.34 приведены 4 режима функции записи идентификационного кода, позволяющие зарегистрировать до 4 разных кодов. Коды заносятся в память EEPROM.

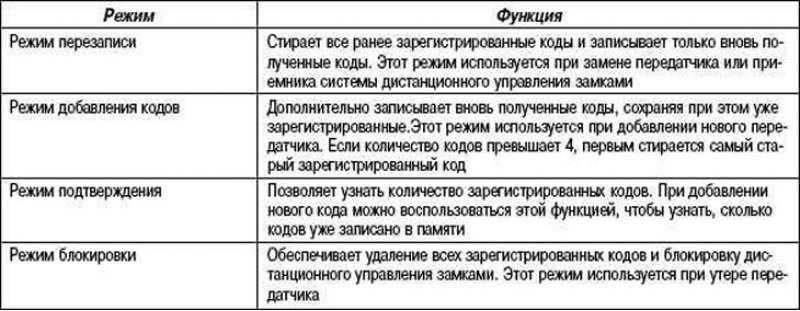

Таблица 1.34. Функция записи кода опознавания передатчика
Электронное управление дверью багажника снаружи

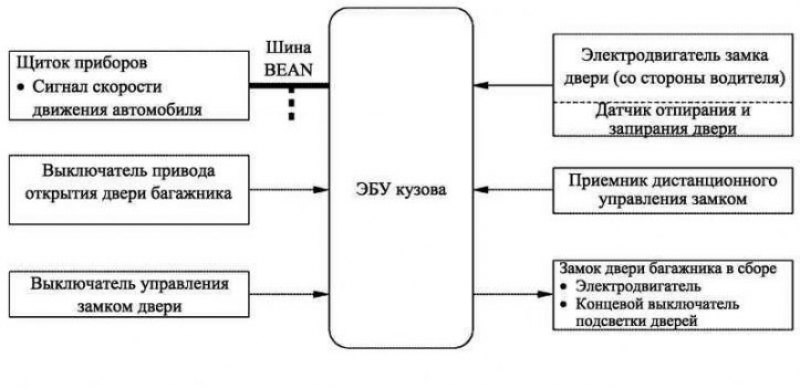

Рис. 1.72. Блок-схема системы электронного управления дверью багажника снаружи
Рис. 1.73. Расположение основных компонентов системы электронного управления дверью багажника снаружи
В системе имеется выключатель на наружной ручке двери багажника для отпирания двери багажника с помощью электропривода.
На новом автомобиле в задней двери отсутствует цилиндр замка. Вместо этого предусмотрена аварийная рукоятка, которой можно воспользоваться, если система отключилась из-за разряженной аккумуляторной батареи или из-за неисправности.
Управление системой осуществляется ЭБУ кузова.
Система работает при выполнении всех перечисленных ниже условий:
Условия работы:

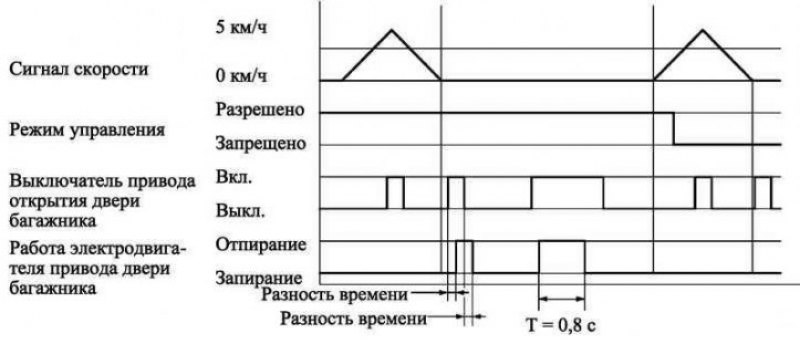

Рис. 1.74. Условия работы
Управление задней дверью включено при следующих условиях:
- выключатель открытия задней двери находится в положении «Вкл». («ON»);
- скорость автомобиля менее 5 км/ч.
Условие, при котором разрешается открытие двери багажника.
Для того чтобы система разрешила открытие двери багажника, одно из условий a, b и c должно быть выполнено после одного из условий A, B, C и D.
(Описанные ниже команды запирания/отпирания эквивалентны командам электродвигателя привода замка.)
a) Команда отпирания с помощью пульта дистанционного управления, выключателя или ключа двери со стороны водителя.
[Оригинал опубликован на онлайн-портале: AutoInstruction.ru]
b) Команда отпирания системы двойной блокировки.
c) Команда отпирания с блока управления, сигнал идет от замка двери, пульта дистанционного управления или системы двойной блокировки.
A) Команда запирания с помощью пульта дистанционного управления, выключателя или ключа двери со стороны водителя.
B) Принудительное запирание по команде противоугонной системы.
C) Команда запирания системы двойной блокировки.
D) Команда отпирания с блока управления, сигнал идет от замка двери, пульта дистанционного управления или системы двойной блокировки.
Условия выключения:
Если во время работы электропривода задней двери выполняется любое из следующих условий, работа электропривода прекращается.
(1) Задержка вращения электродвигателя более чем на 0,8 с.
(Электродвигатель отключен до тех пор, пока выключатель открытия задней двери не будет переведен в положение «Выкл». («OFF»).)
(2) Выключатель открытия задней двери находится в положении «Выкл». («OFF»).
Условие работы (или выключения) сохраняется до тех пор, пока напряжение аккумуляторной батареи не станет ниже напряжения на памяти ОЗУ.
