Функция распознавания дождевых капель
Модели в градации «SOL» оснащены стеклоочистителями с датчиком дождя.

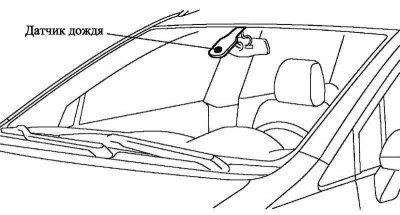

Рис. 1.48. Датчик дождя
Функция распознавания дождевых капель: если включен автоматический режим работы стеклоочистителя, встроенный в лобовое стекло датчик дождя обнаружит дождевые капли и включит стеклоочистители, скорость работы которых будет соответствовать интенсивности дождя (рис. 1.48).
Жиклеры омывателя

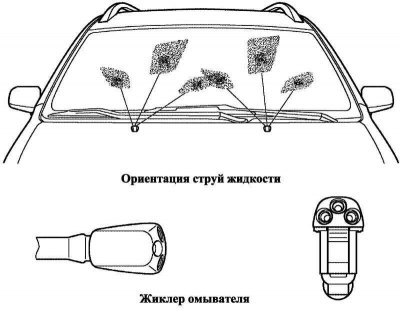

Рис. 1.49. Направление струй жидкости и жиклеры омывателей
Жиклеры омывателя лобового стекла в новых моделях располагаются уже не в четырех местах, как в предыдущих моделях, а в шести. Жидкость омывателя разбрызгивается по лобовому стеклу и помогает работе стеклоочистителей (рис. 1.49).
Система автоматического включения стеклоочистителя1

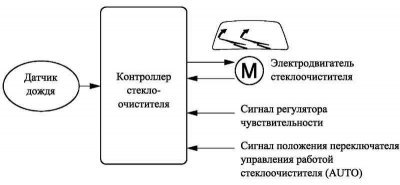

Рис. 1.50. Блок-схема системы
Статья перепечатана отсюда (Autoinstruction)
Система автоматического включения стеклоочистителя устанавливает режим работы щеток стеклоочистителя в зависимости от интенсивности дождя, если переключатель управления стеклоочистителем установлен в положение «AUTO». Управление осуществляется по сигналу датчика дождя, определяющего интенсивность смачивания лобового стекла, и входным сигналам контроллера стеклоочистителя.
Конструкция датчика дождя

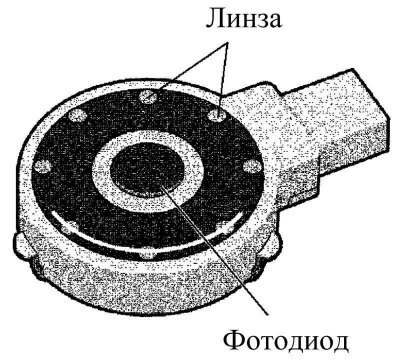

Рис. 1.51. Конструкция датчика дождя
Датчик дождя состоит из следующих основных компонентов: восьми светодиодов инфракрасного излучения, фотодиода, принимающего инфракрасное излучение, и ленты датчика. Восемь светодиодов разделены на две группы. В каждой группе – по четыре светодиода (рис. 1.51).
Принцип работы

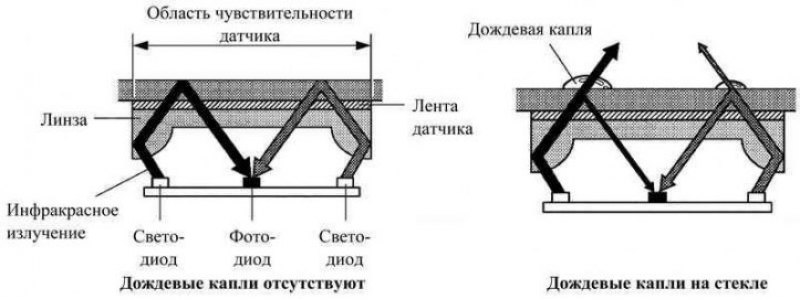

Рис. 1.52. Принцип работы датчика дождя
Если в зоне чувствительности датчика дождевых капель нет, все восемь лучей инфракрасного излучения от светодиодов отражаются от лобового стекла и падают на фотодиод.
Если в зоне чувствительности датчика присутствуют дождевые капли, часть инфракрасного излучения за счет изменения коэффициента преломления выходит через дождевые капли за пределы лобового стекла, при этом количество инфракрасного излучения, попадающего на фотодиод, уменьшается. По этому уменьшению определяется интенсивность дождя. Эта система управляет стеклоочистителем, включая прерывистый режим, режим высокой частоты и режим низкой частоты, подбирая оптимальную периодичность включения щеток стеклоочистителя.
Рекомендация по техническому обслуживанию
Кронштейн датчика дождя поставляется в сборе с лобовым стеклом.
Поскольку необходимо обеспечить герметичность установленного лобового стекла, датчик дождя является деталью однократного применения.

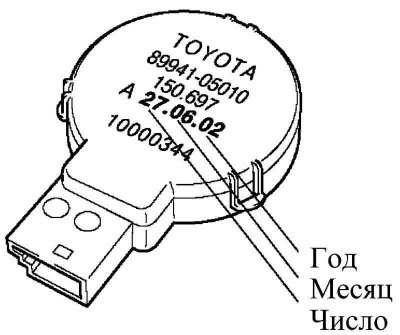

Рис. 1.53. Маркировка времени выпуска датчика дождя
Перед заменой датчика дождя следует проверить дату его выпуска. Если с момента выпуска прошло более года, не следует устанавливать датчик, так как его герметичность может быть нарушена (рис. 1.53).
