Слейте моторное масло.
Снимите нижний левый щиток двигателя.
Снятие масляного радиатора в сборе

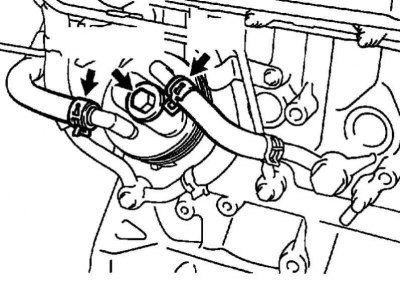

Рис. 2.470. Хомуты крепления шлангов масляного радиатора
Отсоедините 2 шланга от масляного радиатора (рис. 2.470).
Выверните пустотелый болт-штуцер и снимите масляный радиатор.
Источник статьи размещён на портале Autoinstruction
Снимите с масляного радиатора уплотнительное кольцо.
Снимите с пустотелого болта-штуцера уплотнительное кольцо.
Установка масляного радиатора в сборе
Очистите посадочную поверхность масляного радиатора.
Наденьте новое уплотнительное кольцо на пустотелый болт-штуцер.

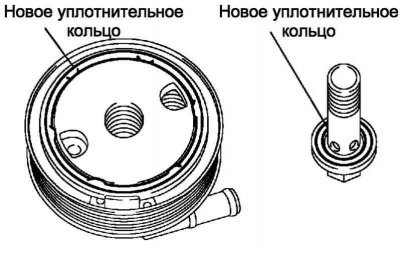

Рис. 2.471. Уплотнительные кольца пустотелого болта-штуцера и масляного радиатора
Наденьте новое уплотнительное кольцо на масляный радиатор (рис. 2.471).
Нанесите тонкий слой моторного масла на резьбу пустотелого болта-штуцера.

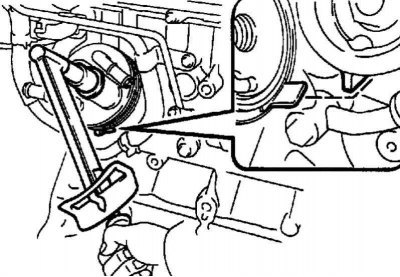

Рис. 2.472. Совмещение углубления масляного радиатора с выступами на блоке цилиндров
Совместите углубления масляного радиатора с выступами на блоке цилиндров.
Установите и закрепите масляный радиатор пустотелым болтом-штуцером.
Момент затяжки: 45 Н·м.
Подсоедините 2 шланга к масляному радиатору.
Заправьте моторное масло.
Заправьте охлаждающую жидкость.
Убедитесь в отсутствии утечек моторного масла.
Убедитесь в отсутствии утечек охлаждающей жидкости.
Установите нижний левый щиток двигателя.
