Проверка температуры открытия клапана

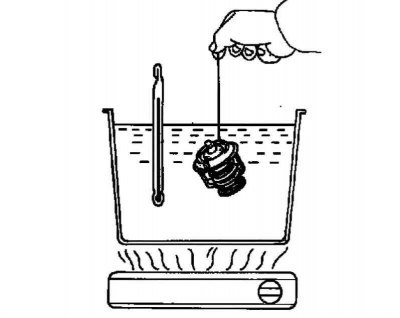

Рис. 2.393. Погружение термостата в воду
Погрузите термостат в воду и постепенно нагрейте ее (рис. 2.393).

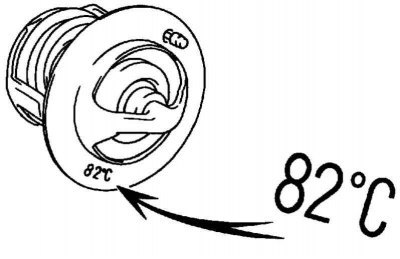

Рис. 2.392. Маркировка указывающая на температуру открытия клапана
Примечание. Температура открытия клапана указана на термостате (рис. 2.392).
Проверьте температуру открытия клапана термостата.
Температура открытия клапана: 80–84 °C.
Если температура открытия клапана не соответствует номинальной, термостат следует заменить.
Проверка хода клапана
Ход клапана: 10 мм или более при температуре 95°C.

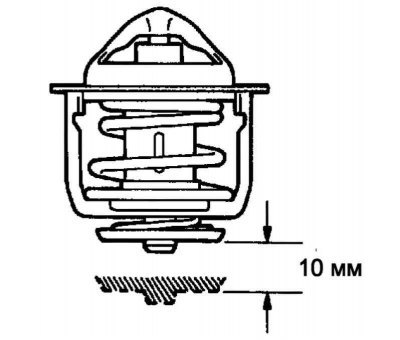

Рис. 2.394. Проверка хода клапана
Если ход клапана не соответствует номинальному, термостат следует заменить (рис. 2.394).
Убедитесь, что при низкой температуре термостата (ниже 77°C) клапан полностью закрыт.
В противном случае следует заменить термостат.
Проверка пробки радиатора
Примечание. Если на пробке радиатора имеется грязь и инородные частицы, промойте ее водой.
Примечание. Перед подсоединением приспособления для опрессовки системы охлаждения и проверки пробки радиатора смочите выпускной и впускной клапаны охлаждающей жидкостью или водой.
Примечание. При выполнении перывых двух операций приспособление для опрессовки системы следует держать под углом к горизонтали 30° или более.
С помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора медленно откачивайте воздух из системы и убедитесь, что через впускной клапан поступает воздух.

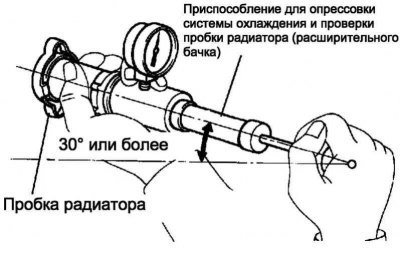

Рис. 2.395. Подсоединение приспособления для опрессовки и проверки пробки радиатора
Частота работы насосом: 1 ход в 3 с или чаще (рис. 2.395).
Примечание. Работайте насосом с постоянной скоростью.
Примечание. Если через впускной клапан не поступает воздух, следует заменить пробку радиатора.
Нагнетая насосом приспособления для опрессовки воздух в систему охлаждения, измерьте давление открытия выпускного клапана.
Частота работы насосом: 1 ход в секунду.
Примечание. Указанное выше значение частоты работы насоса относится только к первому сжатию (чтобы закрылся впускной клапан). После первого сжатия частоту работы насосом можно уменьшить.
- Номинальное давление открытия выпускного клапана: 74–103 кПа.
- Минимально допустимое давление открытия выпускного клапана: 59 кПа.
Если давление открытия выпускного клапана меньше минимально допустимой величины, пробку радиатора следует заменить.
Примечание. Максимальное значение, отображающееся на манометре приспособления для опрессовки, является давлением открытия выпускного клапана.
