Схема комбинации приборов Toyota Corolla Verso 3
«AR10»
Главная
Тойота
Королла
2004-2009
Электрооборудование
Электрические схемы
0

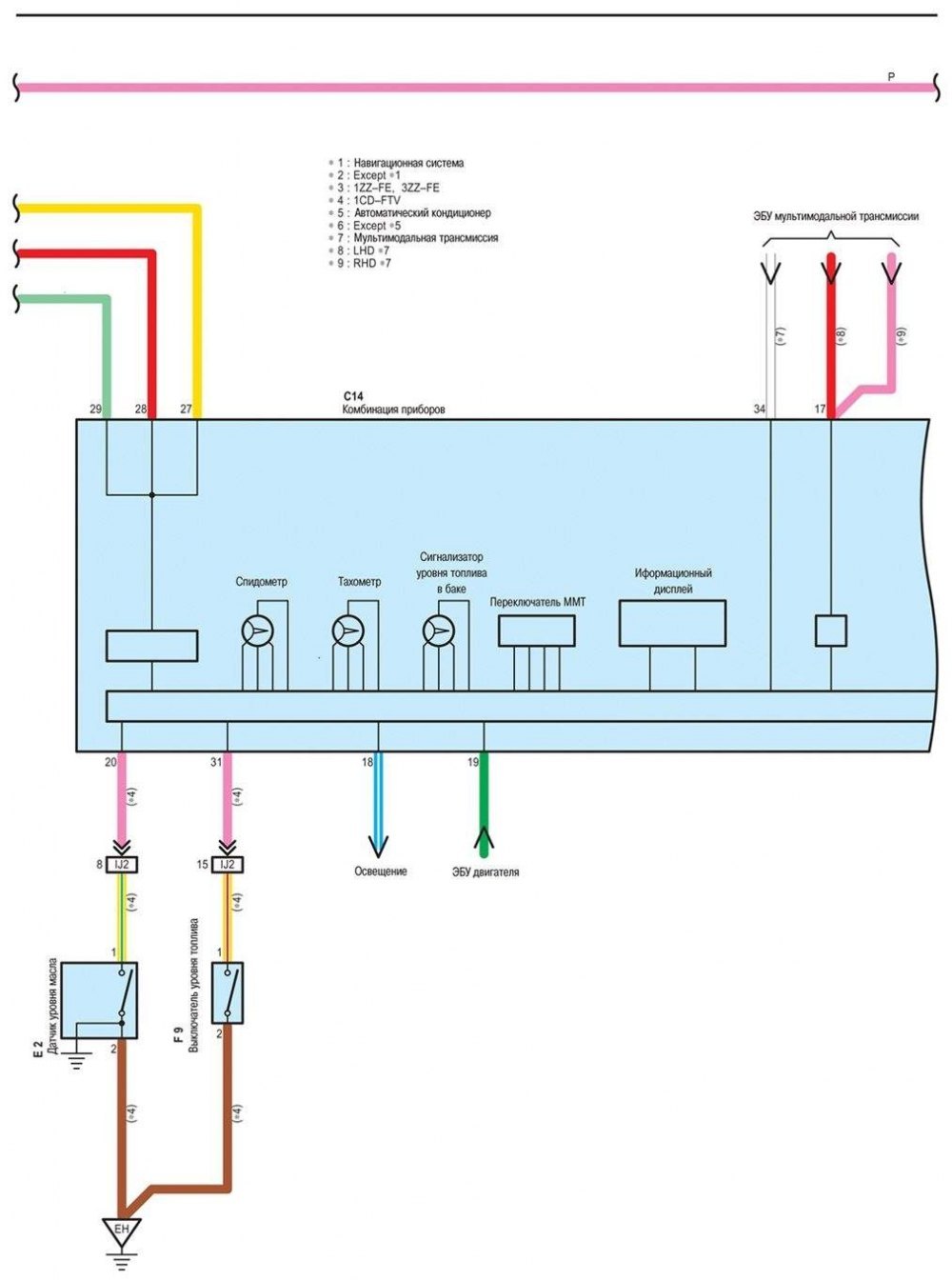

Схема комбинации приборов (часть 1)
Открыть большую картинку в новой вкладке »

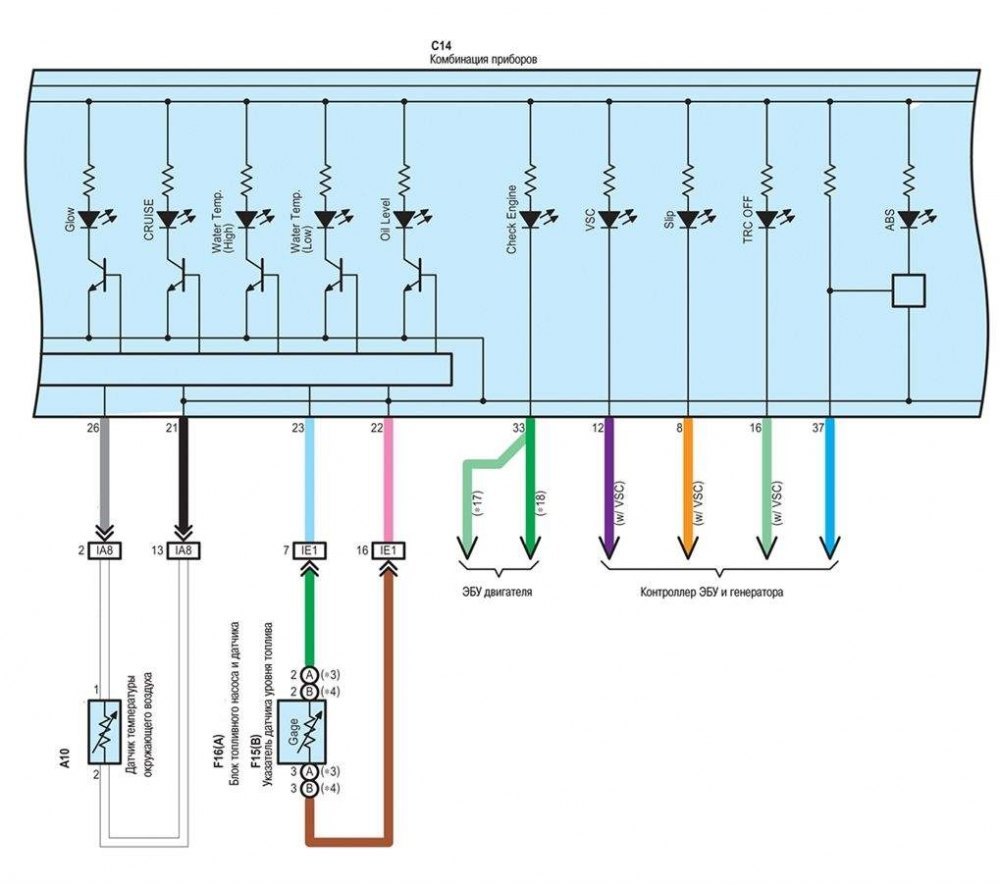

Часть 2
Открыть большую картинку в новой вкладке »

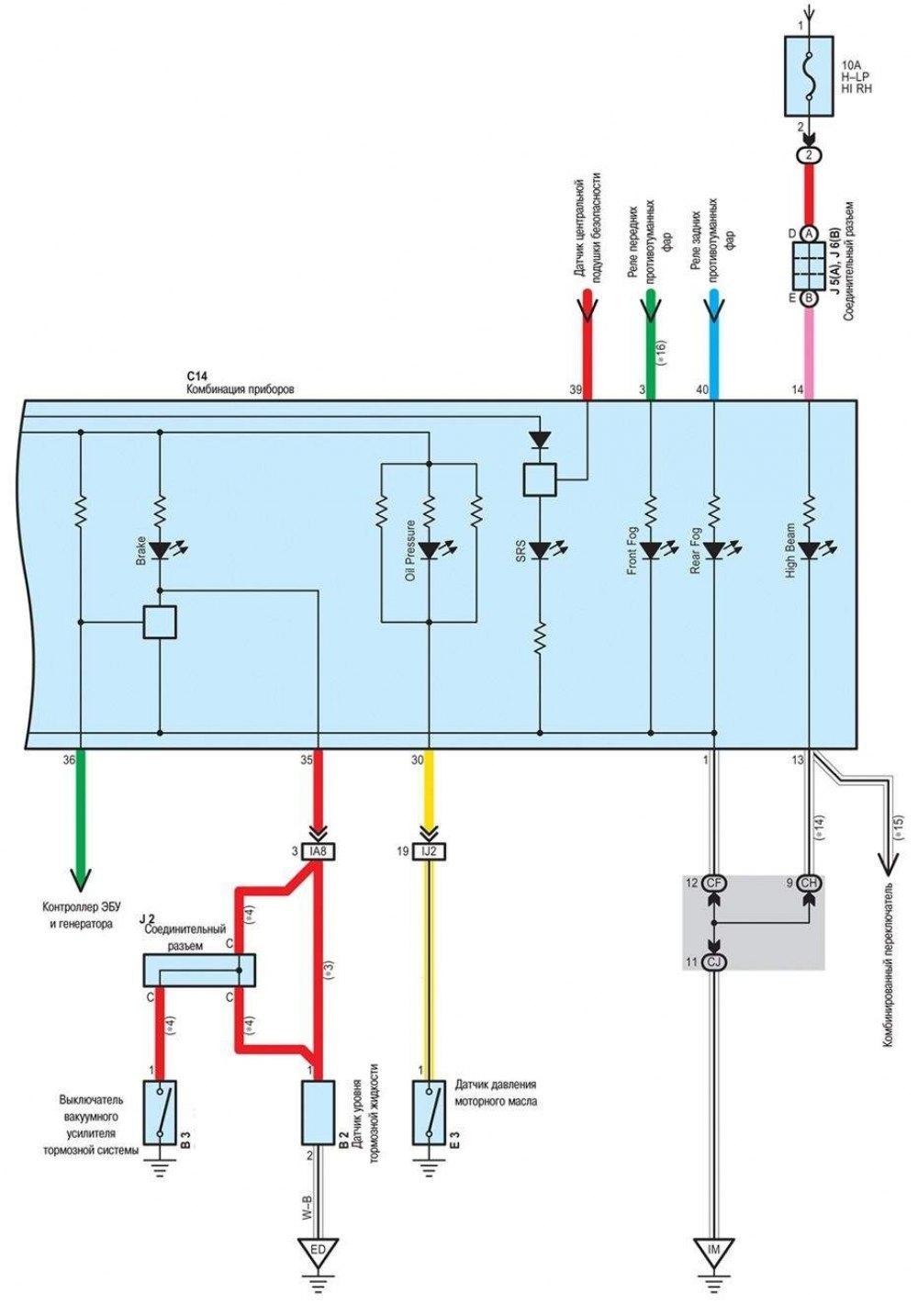

Часть 3
Открыть большую картинку в новой вкладке »
Часть 4
Открыть большую картинку в новой вкладке »
Часть 5
Открыть большую картинку в новой вкладке »
Часть 6
Открыть большую картинку в новой вкладке »
◀ Предыдущая
Тойота Королла Версо 3: Электрические схемы
Следующая ▶
Кнопка запуска, иммобилайзер, звуковой сигнал
Схема автоматического кондиционера
Схема заднего стеклоочистителя и стеклоомывателя
Схема зеркала с электроприводом
Схема освещения салона
Схема задних габаритных фонарей
