Отрегулируйте зазор колодок стояночного тормоза.
Установите заднее колесо.
Момент затяжки: 103 Н·м.
Проверка хода рычага стояночного тормоза
Полностью затяните рычаг стояночного тормоза и сосчитайте количество щелчков.
Ход рычага стояночного тормоза: 6–9 щелчков при приложении усилия 196 Н.
Регулировка хода рычага стояночного тормоза
Снимите верхнюю панель консоли.
Снимите заднюю торцевую панель консоли.
Снимите вещевой ящик на консоли.

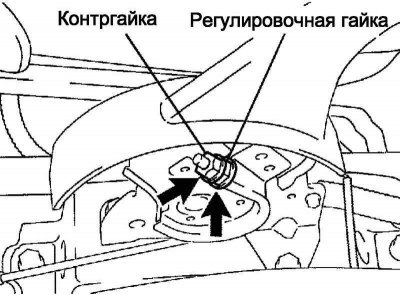

Рис. 6.18. Регулировочная гайка стояночного тормоза
Ослабьте контргайку и, поворачивая регулировочную гайку, установить номинальное значение хода рычага стояночного тормоза (рис. 6.18).
Ход рычага стояночного тормоза: 6–9 щелчков при приложении усилия 196 Н.
Затяните контргайку.
Момент затяжки: 5,0 Н·м.
Проверьте ход рычага стояночного тормоза, затянув и отпустив его 3–4 раза.
Проверьте, не прихватывает ли стояночный тормоз.
Убедитесь, что при перемещении рычага стояночного тормоза включается контрольная лампа.
Условия проверки: контрольная лампа стояночного тормоза должна включаться после первого щелчка.

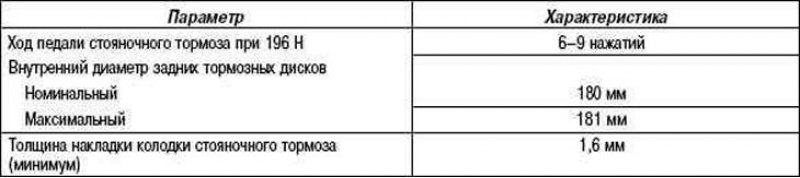

Таблица 6.6. Технические характеристики для проверочных и регулировочных работ
Таблица 6.7. Номинальные моменты затяжки
