Тип-1
1 - рычаг выбора передачи; 2 - узел рычага выбора передачи; 3 - кронштейн кабеля рычага; 4 - индикатор выбора; 5 - скользящая крышка; 6 - ручка рычага выбора передачи; 7 - пружина; 8 - кнопка ручки; 9 - шатун соленоида блокировки переключения; 10 - соленоид блокировки переключения; 11 - крышка; 12 - лампа подсветки; 13 - кулачок блокировки; 14 - крепежный болт
Тип-2
1 - узел рычага выбора передачи; 2 - индикатор выбора; 3 - узел лампы подсветки; 4 - фильтр лампы; 5 - лампочка; 6 - узел ручки; 7 - крепежный болт
Момент затяжки.
Снятие (для типа-1)
1. Отсоедините «минусовой» кабель батареи.
2. Снимите консольную коробку.
3. Отсоедините разъем лампы подсветки, соленоид блокировки переключения и выключатель повышающей передачи.
4. Отсоедините кабель блокировки от кулачка блокировки на рычаге выбора передачи.
5. Снимите крепежные болты рычага выбора передачи.
6. Отсоедините кабель выбора передачи от рычага выбора передачи.
Снятие (для типа-2)
1. Отсоедините «минусовой» кабель батареи.
2. Снимите консольную коробку.
3. Отсоедините разъем лампы подсветки, соленоид блокировки переключения (если имеется) и выключатель повышающей передачи.
4. Снимите крепежные болты рычага выбора передачи.
5. Отсоедините кабель выбора передачи от зажима удлинителя на рычаге передачи.
1 - кабель выбора передачи; 2 - узел ручного выбора передачи; 3 - зажим удлинителя кабеля выбора передачи
Установка (для типа-1)
Примечание. Новый узел рычага выбора передачи типа-1 имеет кулачок блокировки со шпилькой в положении соединения кабеля. Снимите эту шпильку после того, как присоедините кабель блокировки к кулачку блокировки и затяните гайку кабеля.

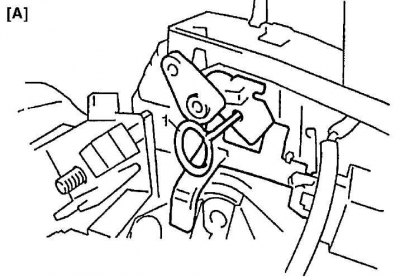

1 - шпилька кулачка блокировки (только в новом узле выбора передачи)
Для установки выполните процедуру снятия в обратном порядке, обращая внимание на следующее:
(Информация доступна на портале autoinstruction.ru)
1. Соедините конец кабеля блокировки с кулачком, как описано в Разделе Главный кабель блокировки.
2. Завершив установку, убедитесь, что система блокировки тормоза (ключа) работает нормально.
Установка (для типа-2)
Для установки узла ручного выбора передачи выполните процедуру снятия в обратном порядке, обращая внимание на следующие указания:
1. Убедитесь, что зажим кабеля выбора передачи надежно держит кабель выбора передачи на узле ручного выбора передачи.
2. Затяните крепежные болты узла ручного выбора передачи до указанного значения момента затяжки. Момент затяжки: крепежные болты узла ручного выбора передачи — 18 Н·м (1.8 кг-м, 13.5 фунтов-фут).
1 - кабель выбора передачи; 2 - узел ручного выбора передачи; 3 - зажим удлинителя кабеля выбора передачи
Проверка
Проверьте рычаг выбора передачи на гладкое и четкое движение, а индикатор положения – на правильность показаний.
