Примечание. Перед разбором стартера, обязательно расположите отметки в тех местах (A и B), чтобы избежать возможных ошибок.
Примечание. Не зажимайте хомут тисками и не бейте по нему молотком при ремонте.

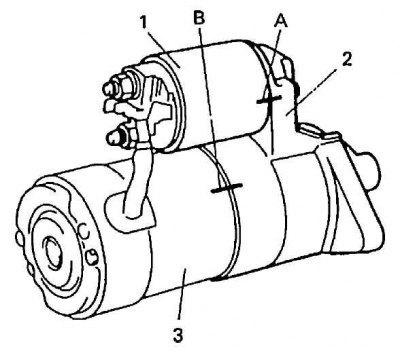

1 - электромагнитный переключатель; 2 - передний кожух; 3 - хомут
1. Снимите протектор (если есть) и электромагнитный переключатель.

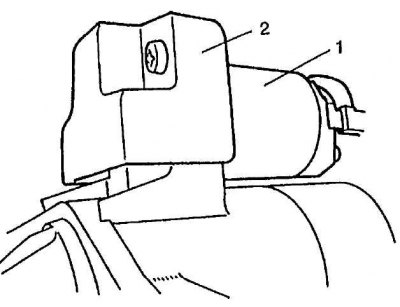

1 - электромагнитный переключатель; 2 - протектор
Примечание. Не разбирайте этот переключатель. Если он неисправен, заменяйте его как сборку.

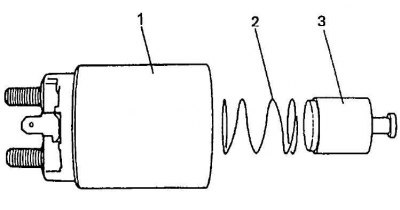

1 - электромагнитный переключатель; 2 - пружина; 3 - поршень
2. Снимите болты, затем отсоедините сборка редуктора от сборки стартера.

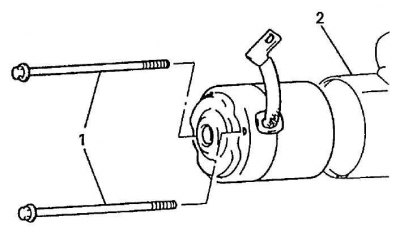

1 - болты; 2 - сборка редуктора
3. Чтобы отремонтировать сборку редуктора, снимите прокладку и планетарные передачи.

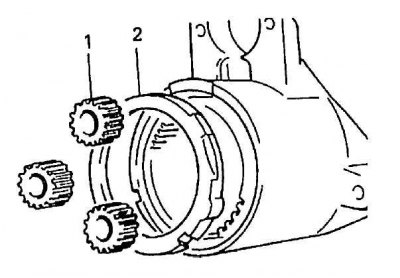

1 - планетарная передача; 2 - прокладка
4. Снимите резиновое уплотнение и пластину.

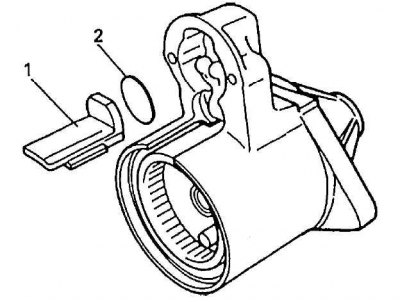

1 - резиновое уплотнение; 2 - пластина
5. Снимите сборку рычага вместе с рычагом.

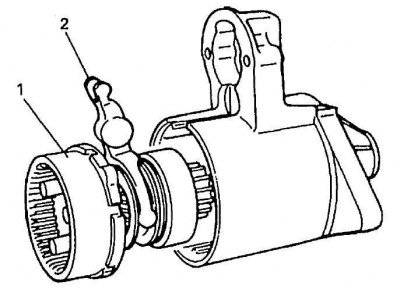

1 - сборка рычага; 2 - рычаг
6. Освободите стопорное кольцо шестеренки, фиксируемое упорным кольцом.

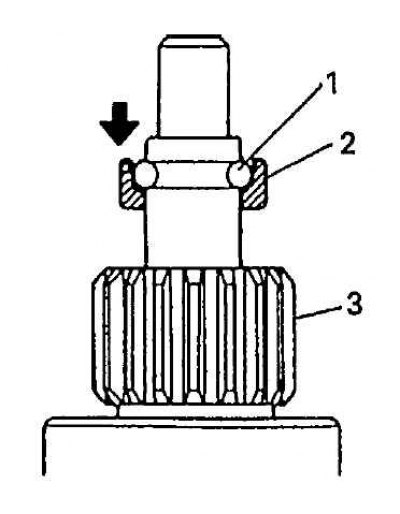

1 - упорное кольцо; 2 - стопорное кольцо шестеренки; 3 - сборка обгонной муфты
7. Снимите упорное кольцо, затем вытяните стопорное кольцо шестеренки, обгонную муфту и внутреннюю передачу. Специальный инструмент (A): 09900-06107.

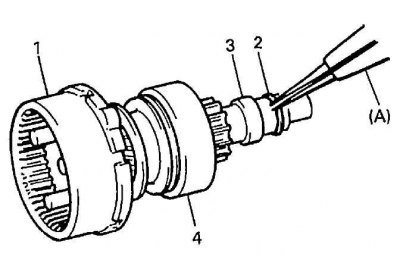

1 - внутренняя передача; 2 - упорное кольцо; 3 - стопорное кольцо шестеренки; 4 - обгонная муфта
8. Снимите заднюю скобу и щеткодержатель.

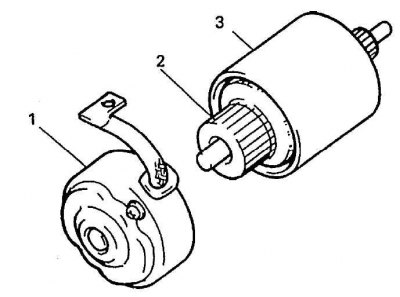

1 - задняя скоба; 2 - якорь; 3 - хомут
9. Снимите якорь с хомута и затем шарик с конца вала якоря.

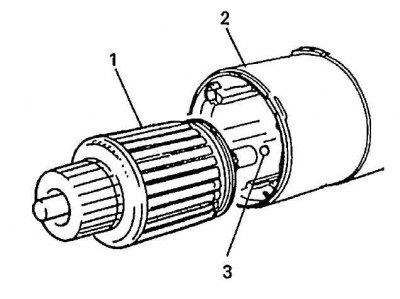

1 - якорь; 2 - хомут; 3 - шарик
10. Снимите щеткодержатель с задней скобы.

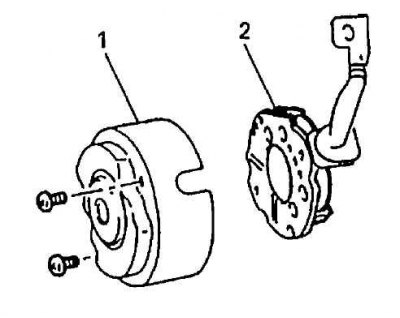

1 - задняя скоба; 2 - щеткодержатель

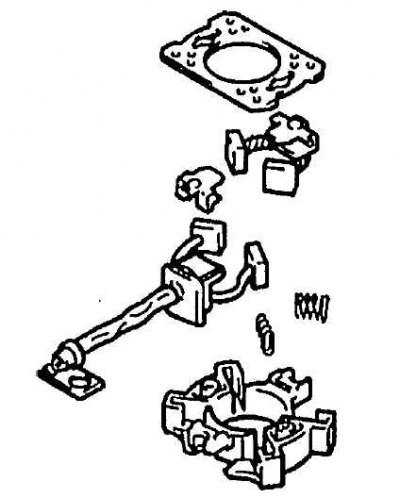

11. Снимите пружины щеток и щетки.
12. Снимите колпачок задней скобы, и затем снимите заднюю гильзу.

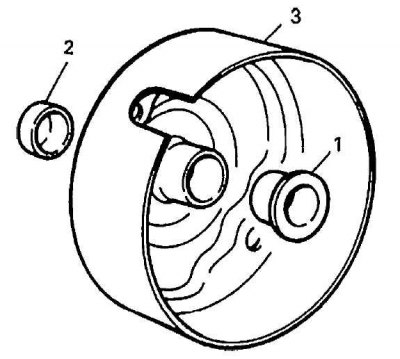

1 - задняя гильзы; 2 - колпачок задней скобы; 3 - задняя скоба
